TH8200系列可編程直流電子負載為同惠自主研發制造的一款性能卓越、功能齊全的直流電子負載。

TH8200系列產品采用雙核（ARM+DSP）自動控制硬件電路架構，使得系統運行更加穩定；完備的硬件保護電路功能（OVP、OCP、OPP、OHP、REV、UVP）對儀器及被測物實施全面保護，消除了用戶的后顧之憂。

采用高速、安全、可靠性強的16位采樣芯片，確保采樣精度和分辨率，單次采樣可同步刷新電壓、電流值；100kHz真實采樣速率，測量精度高，抗干擾能力強，并能顯示瞬態加載電流波形。

負載最高電流變化速率可達24A/μs(TH8204)，最小設置分辨率為10μA(TH8201)可應對各種需電流高速變化的電源、電流傳感器試驗。

負載具有可編程軟啟動功能，采用Linux操作系統，使設置儲存文件數量不受限制，并提高了對USB儲存器的兼容性。

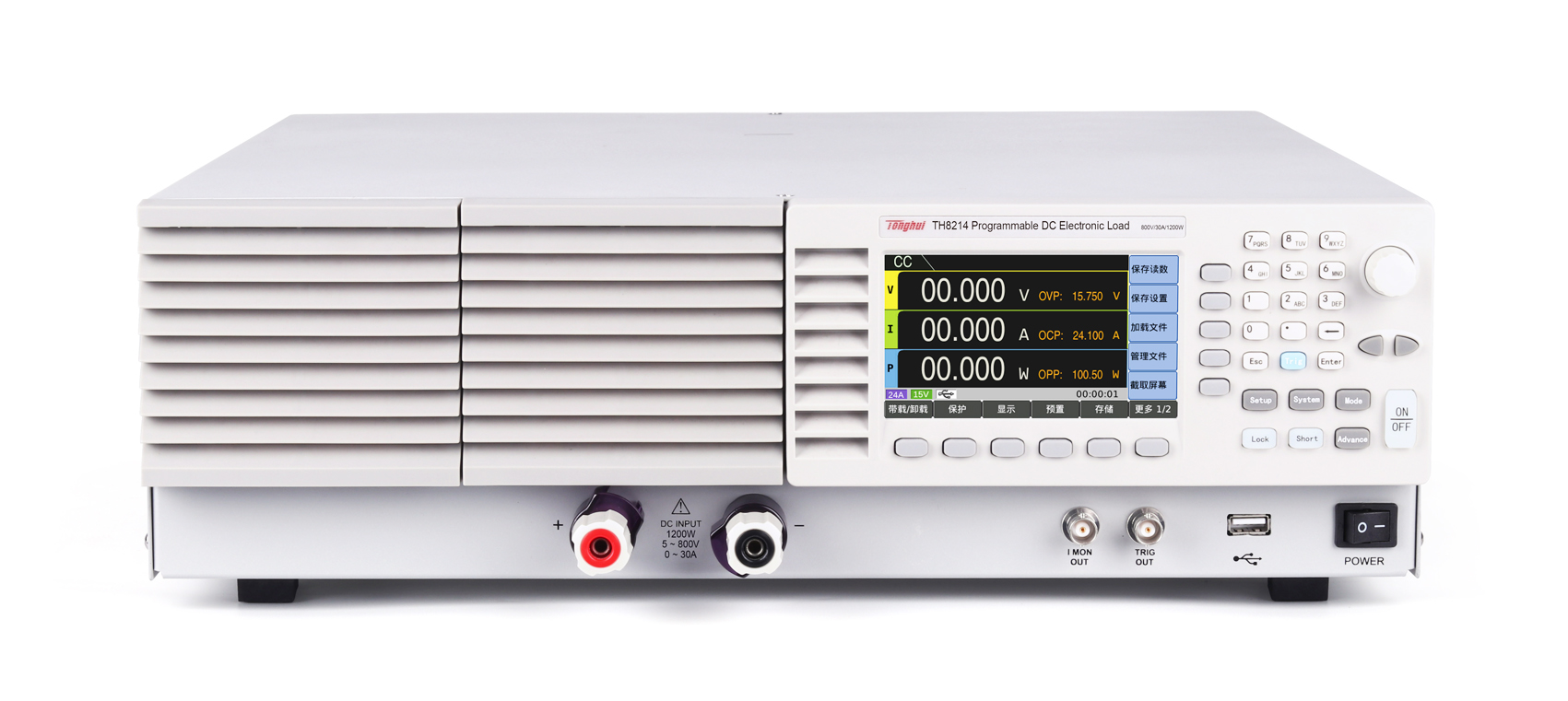

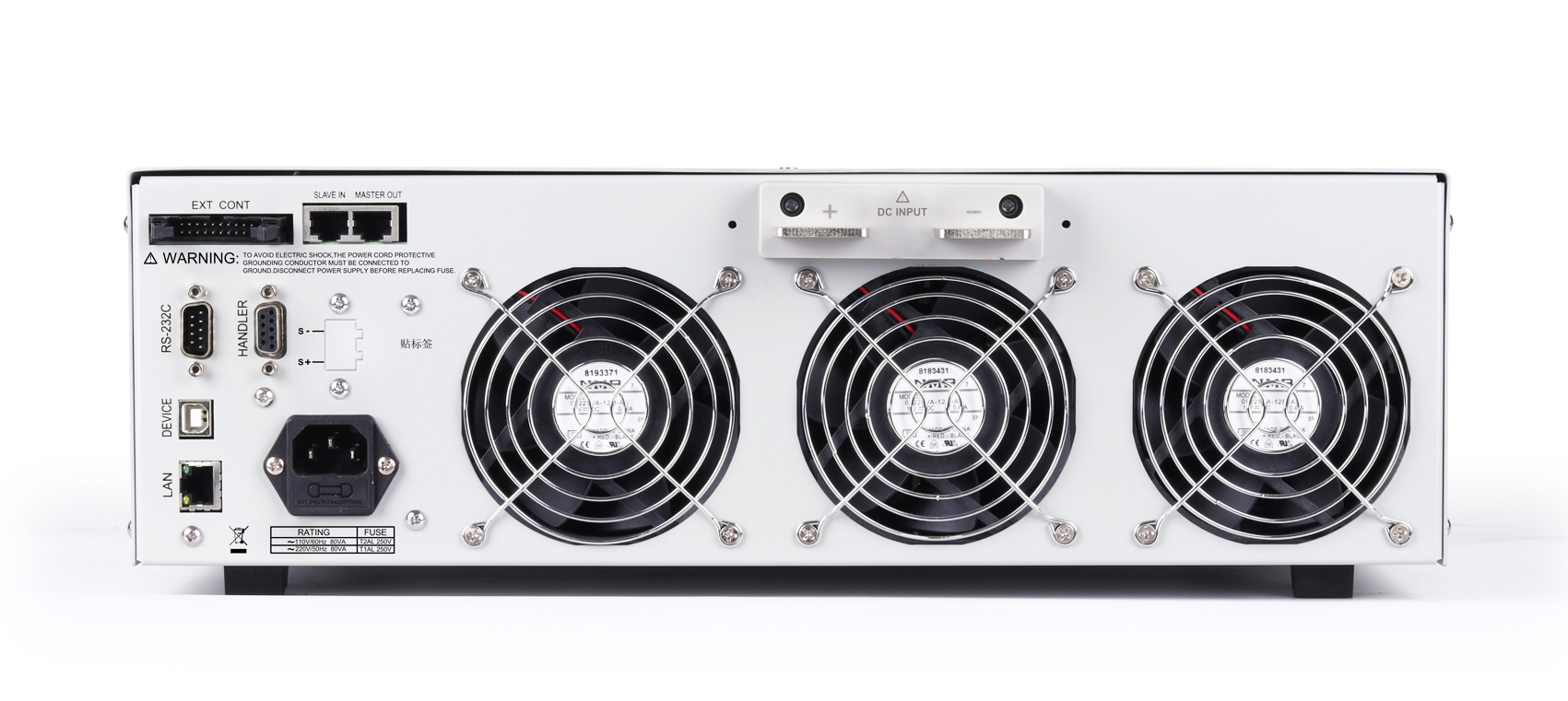

儀器前面板人性化的交互式設計使用戶可以方便快捷的進行各種設置操作，更提供了豐富的有線、無線通訊接口以滿足用戶的通訊及系統連接需求。

A.負載工作模式

常規模式（4種）

CC恒定電流模式

不管電壓是否改變，電子負載始終消耗恒定的電流。

CR恒定電阻模式

電子負載等效為恒定電阻，負載隨電壓的變化線性改變電流。

CV恒定電壓模式

電子負載按照設定的電壓值，以調整拉載電流的方式控制電源輸出的電壓。

CP恒定功率模式

電子負載等效為恒定電阻，負載隨電壓的變化線性改變電流。

高級模式（12種）

DYN動態負載模式

高達50kHz的動態測試頻率可用來測試電源帶寬范圍內的動態特性，可設置兩個電流位準，兩個電流位準分別持續的時間，上升斜率，下降斜率，重復次數。此功能可用于測試D/D轉換器與電池的瞬間大電流耐受程度。

SWP動態頻率掃描模式

電子負載提供一種可編程的動態頻率掃描，以變頻找出最壞情況的待測物電壓。動態頻率掃描需要設置兩個電流位準，起始頻率，終止頻率，步階頻率，持續時間，上升斜率，下降斜率。操作時，電子負載會在設定的持續時間內，以設定的頻率拉載電流。頻率最高可達50kHz，用以捕捉被測電源最惡劣情況下的Vp+、Vp-以及相應的Fp+、Fp-。

CR-LED模擬LED測試模式

通過設置發光二級管的導通電壓和電阻，可以真實的模擬LED的實際帶載特性，避免了常規的恒定電阻模式（CR）下電壓電流不穩定產生的震蕩情況，從而檢測LED電源的真實帶載情況。

ARB任意IV特性模式

在ARB模式下，可設定3-100個I-V特征點從而組成任意的I-V特性曲線。兩點之間采用線性插值。該模式可用來模擬二極管等

BATT電池測試模式

負載測試電池性能，放電條件支持CC、CR及CP三種方式，通過設定電壓、時間、電流容量或功率容量四種條件讓電子負載停止拉載，確保電池不會過度放電而損壞。

負載效應測試

負載將在低準位拉載電流（Imin）、高準位拉載電流（Imax）和正常工作電流（Inormal）下進行帶載，并分別持續一段預設的時間（Delay），然后記錄下不同載荷下的電壓值，測量并顯示被測電源的負載調整率（Regulation）、ΔV及電源內阻（Rs）。

典型波形加載功能

可編輯周期性電流信號進行拉載

波形類型：正弦波、三角波、方波、梯形波、前鋸齒波、后鋸齒波

可調參數：幅度、周期等。

該功能可用于模擬電容性負載開機、模擬非線性負載的拉載狀況、模擬汽車發電機的帶載。

TIME時間量測模式

在0s至100000s范圍內測量觸發條件開始到觸發條件截止的時間。可應用于電池的充、放電試驗等類似應用。

MPPT最大功率點追蹤測試模式

基于DSP算法，找出電源提供的最大功率，以及對應的電壓值與電流值。

OVPT過電壓保護測試模式

負載捕捉輸入電壓峰值點及下降沿，并在下降沿時刻的預設電平(Vtrig)處觸發，則此電壓峰值便是被測電源的過壓保護點，而峰值時刻到觸發時刻的時間間隔，便是被測電源的OVP響應時間（Tovp），Tovp量測精度2us。

OCPT過電流保護測試模式

電子負載拉載階梯上升的電流，以測試電源在過載情況下的輸出電壓是否低于觸發電壓，進而判斷電源的輸出保護功能是否正常。

OPPT過功率保護測試模式

電子負載拉載階梯上升的功率，以測試電源在過載情況下的輸出電壓是否低于觸發電壓，進而判斷電源的輸出保護功能是否正常。

MPPT最大功率點追蹤測試模式

基于DSP算法，找出電源提供的最大功率，以及對應的電壓值與電流值。

LIST列表測試模式

LIST模式可以準確高速的完成復雜的任意電流變化模式，完成多準位電流帶載的精密測試。通過編輯每一步的拉載值、持續時間、斜率和重復次數，生成多種復雜序列，滿足復雜的測試需求。

主要應用于模擬電池放電拉載電流、筆記本電腦拉載電流、電動汽車拉載電流、兩個電流位準以上的動態電流。

AUTO自動測試模式

AUTO模式可以準確的模擬生產線的自動測試流程，完成多步驟的精密測試，可以幫客戶大大的節約成本。每一個步驟都可以設定不同的模式，通過編輯每一步的拉載值、持續時間、上升斜率、下降斜率以及電流電壓功率的上下限，可以判斷每一步是否合格。

典型電路模型模擬加載功能

用戶選擇一個電路模型，并自定義元件參數，負載模擬該電路的V/I特性

提供六種常用阻抗電路

模擬電容性負載開機、模擬非線性負載的拉載狀況、模擬汽車發電機的帶載。

B.可編程的加載電流變化率

用戶可根據應用場合設置電流加載時的變化速率。如果設置速率,在以下情況下速率會發生作用。

◎更改設定值改變電流值時（包括各種高級功能）。

◎因加載電流值而發生變化時。

C.可編程軟啟動功能

軟啟動功能可以用來設置負載電流的上升時間。啟動時間在10μs到500ms之間連續可調。

此功能可用于防止被測物因負載電流急劇上升而造成輸出不穩定的情況，也可用于避免電源因過電流保護而延時啟動的情況。

D.數字化儀功能（digitized）

按照設定采樣率（100Hz-100kHz）采集設定點數的電壓和電流值，并以曲線的形式顯示到屏幕上，也可上傳到上位機進行數據處理。主要可用于捕捉電壓和電流的瞬變信號。

E.短路功能

獨立短路測試功能，支持任何功能模式下進行短路測試，實現與其他功能的無縫銜接。當儀器進入短路測試時，儀器按當前量程的最大電流加載。

F.并機功能

并機有兩種方式：

◎主從模式

以其中一臺作為主機，并聯最多4臺相同機型為從機，主機的面板可控制及顯示全部系統。需要選購對應數量并聯運行電纜

◎主機+功率放大器模式

以單機功率1kW以上負載為主機，可以并接4臺功率放大器，主機的面板可控制及顯示全部系統。

■ 電源類

  充電器，開關電源，通訊電源，LED驅動，手機電池，充電寶等

■ 新能源

  太陽能電池，新動力汽車，電動自行車

■ 電力電子元器件

  保險絲/接插件/繼電器/傳感器

■ 自動化設備集成測試
