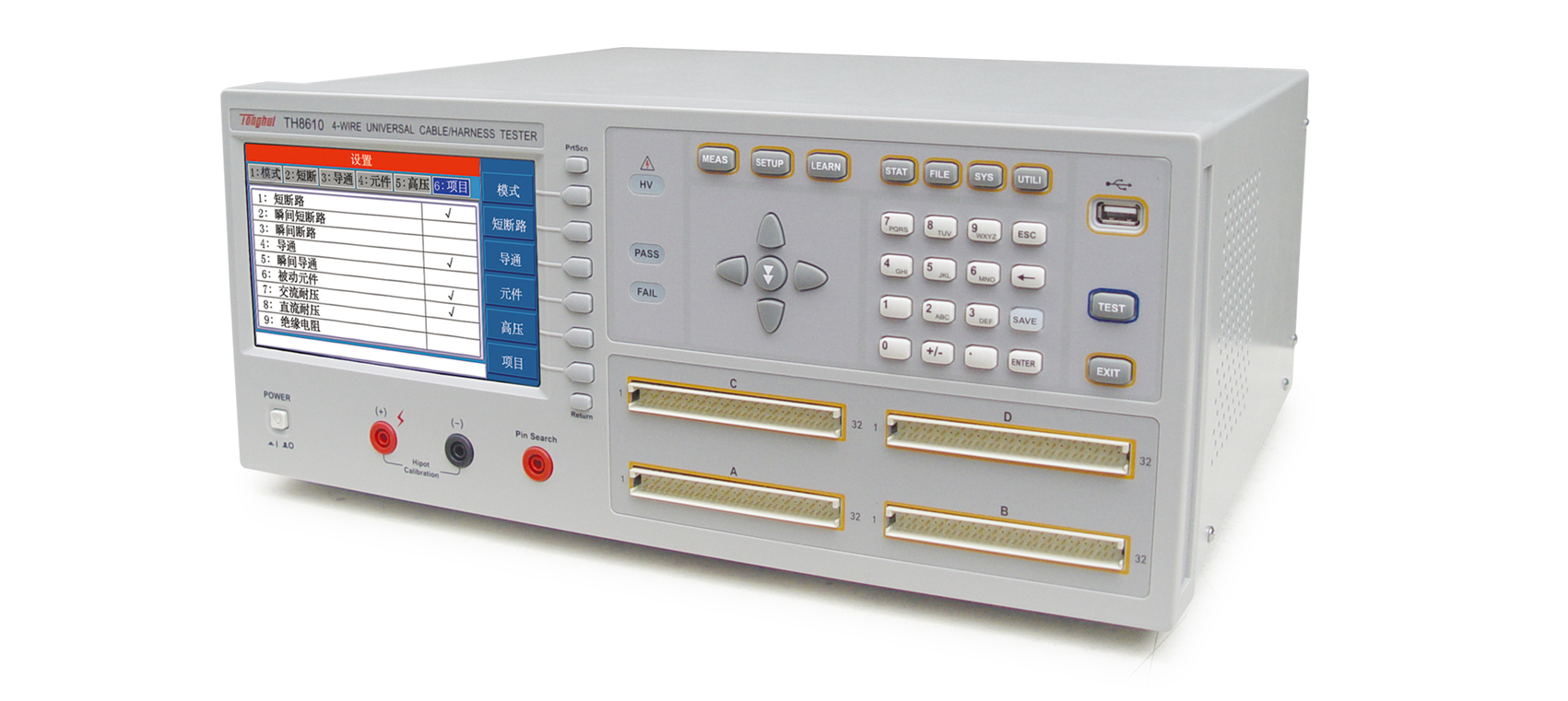

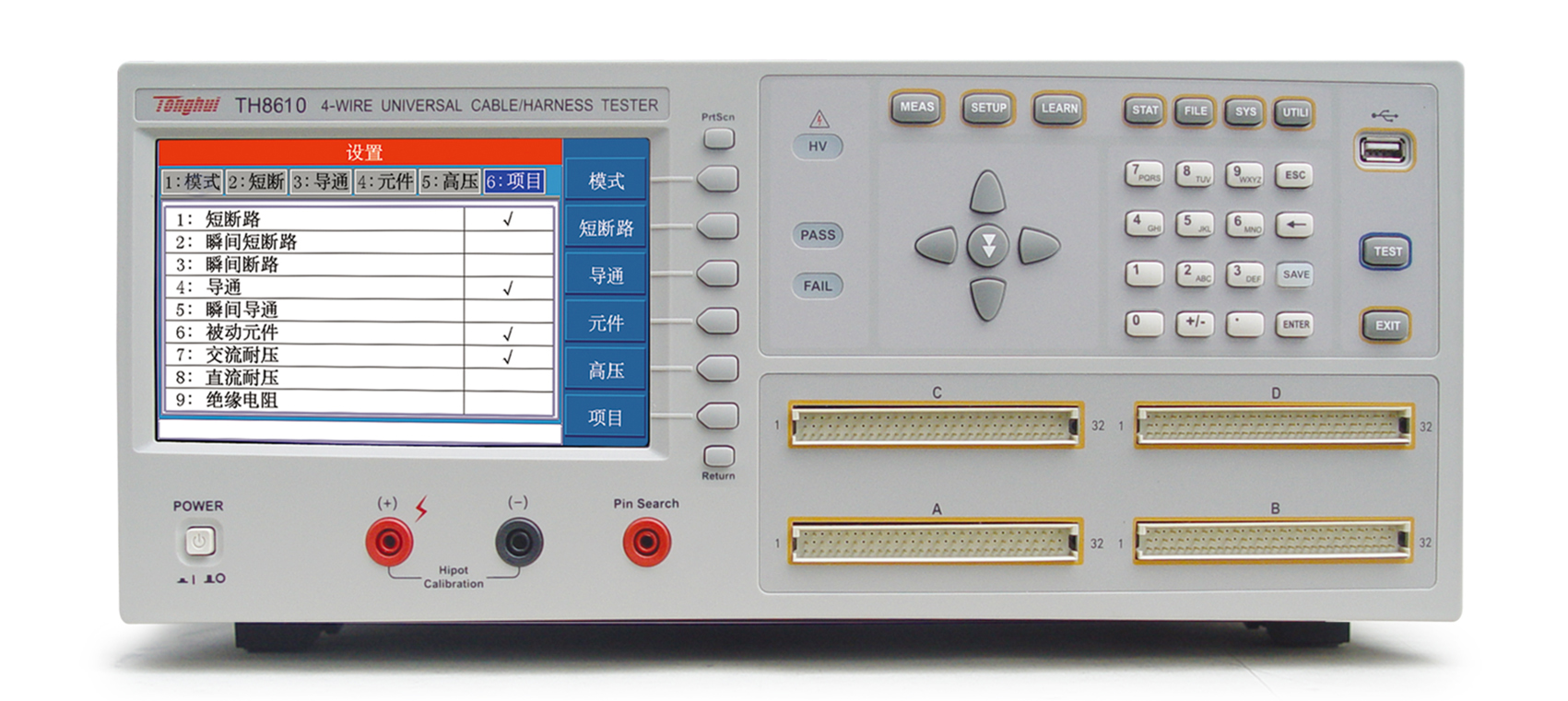

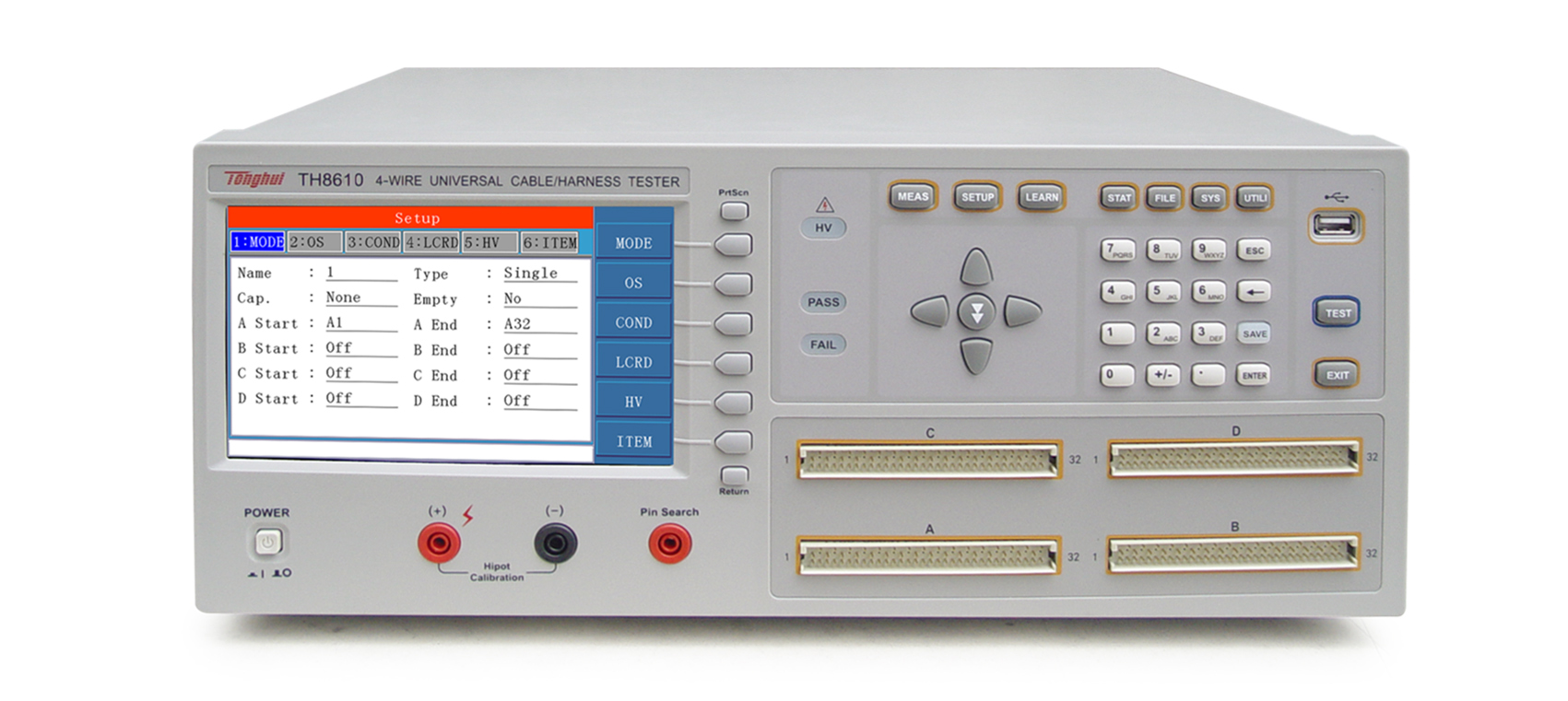

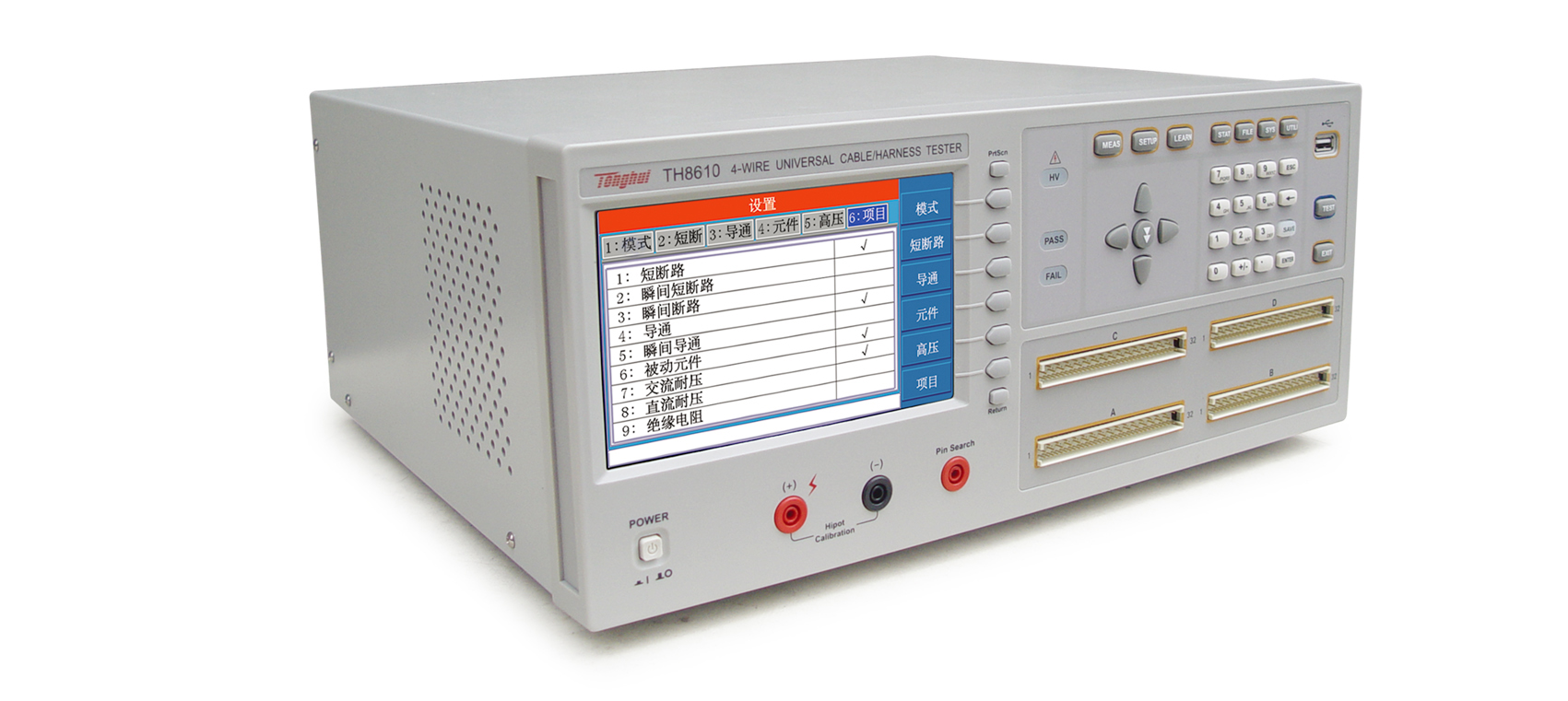

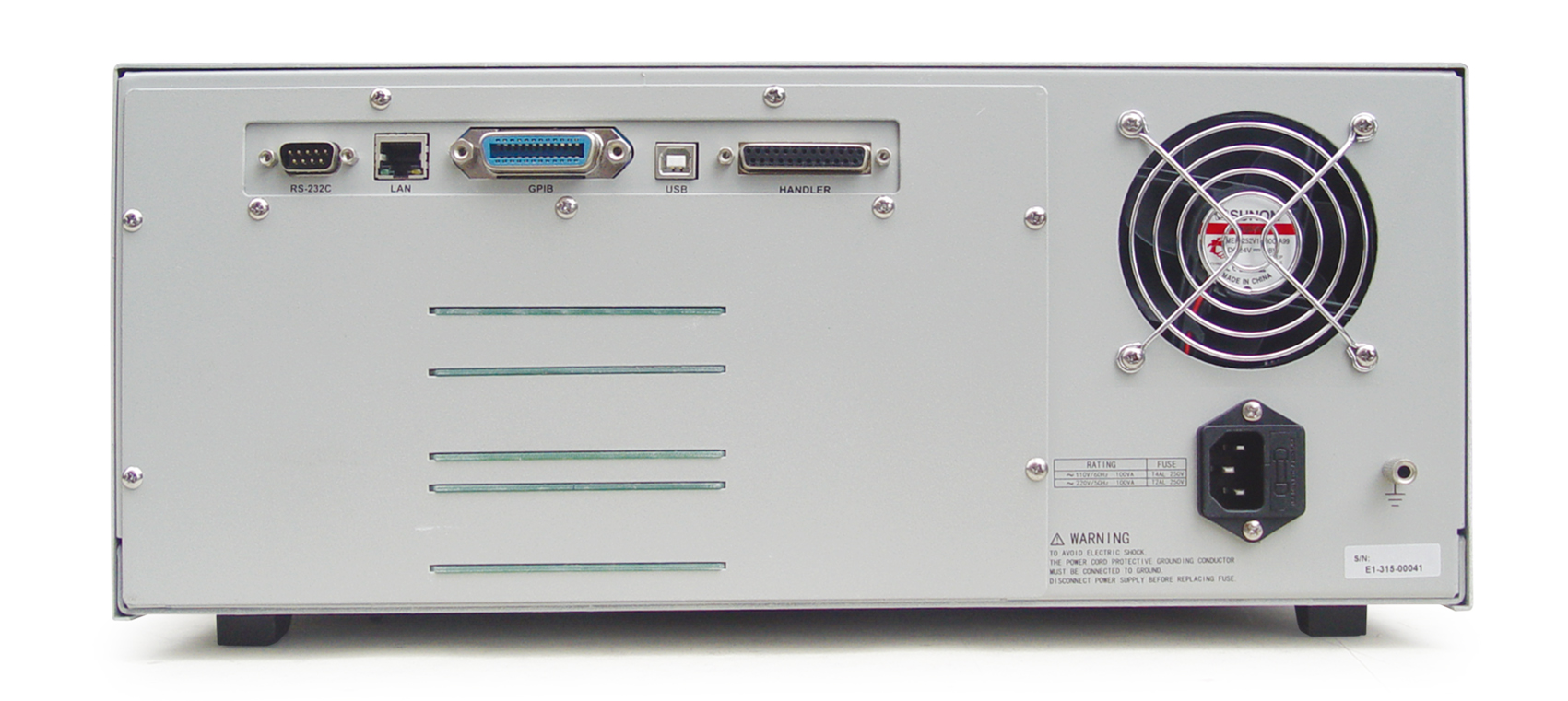

TH8610 線材測試儀
? 7寸TFT LCD真彩顯示器，800X480分辨率，16位色
? 中英文可選操作界面
? 支持內四線式和外四線式測量
? 導通、短路、瞬間短路、瞬間斷路、瞬間導通
? 單邊測試、雙邊測試
? 斷路、短路端邊判斷
? 點測、自動尋點功能
? 耐壓測試帶電弧偵測功能
? NTC測試功能
? 循序測試功能
? (專利)高低壓分離技術，自身絕緣阻抗高達＞100GΩ
? (專利)4種高壓測試方式：一對其他、二分法、自動測
? 測試電阻、電容、二極管等元件，采用電壓電流并行采樣技術，采樣數據更快
? 儀器自檢功能，在線排查儀器故障
? 焊接電阻測試功能
? TH8610系列四端線材綜合測試儀是常州同惠在TH8601系列基礎上，結合多年經驗及客戶測試需求，重新設計的新一代線材測試儀。
TH8610相對TH8601系列，拓展了導通測試的范圍(低至1μΩ)、增加了NTC一鍵設定功能。
TH8610是用于新能源電池連接器焊點檢測、各種線纜、線束和排線品質及連接可靠性檢驗的多功能、自動化的線材綜合參數測試系統。
TH8610系列線材測試儀包括以下幾種類型：
型號 | TH8610 | TH8610A |
測試腳位（Pin） | 128 | 64 |
導通電阻 | 1μΩ-1kΩ | |
測量速度 | 10ms（128點斷短路) | |
交流耐壓 | 50V-1000V | |
直流耐壓 | 50V-1500V | |
? 汽車電子：
電池連接器焊點阻抗、ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品連接線、音視頻連接線
? 通訊和IT：
電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE 硬盤連接線、SATA硬盤連接線等
? 電子工業：
排線、扁平線、接插件、電源線、多路開關、RS232連接線、GPIB連接線、USB延長線、多芯插座
? 元器件：
無源器件：電容、電感，電阻，二極管，電容極性
? 安規測試：
交流耐壓、直流耐壓、絕緣電阻
功能特點
1. 獨有專利技術：二分法短斷路掃描技術，ms級短斷路測量速度
短端路測試最重要的是測試效率，為此，同惠研發出了二分法短端路測量技術專利，10ms即可完成128Pin腳測量，極大提升測試效率。
斷短路測試簡化原理框圖如右圖：
2. 1A恒流、外四線式測量，確保焊接電阻測量精度
焊接點、鉚接點、緊固件等接觸類電阻，通常都比較小，在mΩ甚至μΩ級別，常規恒壓法或者小電流恒流法測試，通常無法達到理想測量精度。
同惠在多年直流低電阻測試技術積累下，研發出了針對μΩ級別的接觸電阻測量技術。
保證μΩ級別測量精度的原因，是采用了下列技術：
a） 采用恒流法測試，并將恒流源電流提高至1A
b） 采用了四線制測量技術，也稱四端測量法，有效去除線壓降帶來的測試誤差。
c） 儀器支持短路清零技術，正確清零后測試精度可達1μΩ
四端測量技術原理如下：
激勵源為高精度最高可達1A的恒流源，電流從HCUR流入被測件后從LCUR流出，測量量程電阻兩端電壓即可計算出電流，同時通過HPOT和LPOT兩端采樣被測件電壓，根據歐姆定律R=U/I即可計算出電阻值。
四端測量法測試的是回路實際電流和被測件兩端實際電壓，因此可忽略引線的線壓降，測試精度更高。
3. 支持熱敏電阻（NTC）測量
熱敏電阻（NTC）測量是個難題，通常需要同時測試阻值和溫度，在特定溫度下判斷電阻上下限范圍。
TH8610系列采用了直流電壓測試法，將4V恒壓施加在NTC電阻兩端，然后采樣電壓和電流，最后通過公式：R=U/I 算出電阻值。
同時根據溫度傳感器測量得到的溫度T0，在客戶提供的R-T表中，可獲得T0環境下NTC對應的上下極限（Ru和RI），機器可自動判斷是否合格。
儀器支持NTC一鍵設定。
4. 專利技術：高低壓分離，絕緣電阻測試范圍更寬更精確
線材測試時，需要測試短端路、導通、元器件、耐壓、絕緣等參數，各種不同參數測量技術不同，有直流低壓、直流高壓、交流低頻高壓、交流高頻低壓等信號，如此復雜信號在一臺儀器內相互會產生干擾，影響測試穩定性和精度。
同惠特有的高低壓分離專利技術，將高低壓、高低頻信號相互隔離，有效解決了相互干擾，并將儀器自身絕緣阻抗＞100GΩ，從而使測試的絕緣電阻范圍達到了5GΩ。
5. 多種高壓測量技術，保證高壓測試效率
TH8610系列內置了二分法測試技術、一對多測試技術、自動測試技術等多種耐壓、絕緣測量技術，在保證測試結果準確的情況下，極大的提升了測試效率。
技術參數
型號 | TH8610 | TH8610A | |||
測試腳位 | 128Pin | 64Pin | |||
測試信號源 | 交流信號源 | 頻率 | 范圍 | 50Hz - 300kHz | |
精度 | 0.02% | ||||
幅度 | 范圍 | 1Vrms | |||
精度 | 10% | ||||
可編程直流源 | 電壓源 | 范圍 | 5V MAX | ||
精度 | 10%±1個字 | ||||
電流源 | 范圍 | 1-20mA、100mA、1A | |||
精度 | 5% ±1個字 | ||||
可編程高壓源 | 直流 | 范圍 | 50V - 1500V | ||
精度 | 5%±1個字 | ||||
交流 | 范圍 | 50V-1000V | |||
精度 | 5%±1個字 | ||||
測試速度 | 斷短路(128點) | 10ms | |||
電容測量 | 范圍 | 10pF-1000μF | |||
精度 | 10%±1個字 | ||||
直流電阻 | 范圍 | 1kΩ-1MΩ | |||
精度 | 2%±1個字 | ||||
導通電阻 | 范圍 | 1μΩ-1kΩ | |||
精度 | 2%±1個字 | ||||
斷短路測試 | 范圍 | 1kΩ-50kΩ | |||
精度 | 10%±1個字 | ||||
二極管測試 | 電壓 | 0-10V | |||
精度 | 10%±1個字 | ||||
絕緣電阻 | 范圍 | 1MΩ-100MΩ | |||
精度 | 5%±5個字 | ||||
范圍 | 100MΩ-5GΩ | ||||
精度 | 10%±5個字 | ||||
直流漏電流 | 范圍 | 1μA-5mA | |||
精度 | 5%±2個字 | ||||
交流漏電流 | 范圍 | 10μA-5mA | |||
精度 | 10%±5個字 | ||||
焊接電阻 | 范圍 | 10μΩ-10mΩ | |||
精度 | 10%±5個字 | ||||
體積（mm） | 425(W)x177(H)x355(D) | ||||
重量 | 7.5kg | ||||
