在測試電流時，經常會被下列問題困擾：

1.     測試電流范圍較廣，從10A級別到mA、μA、nA級別甚至是pA、fA級別這樣的超小電流，尋找測試設備時無法選擇同一個品牌的儀器而煩惱。

2.     即使找到了符合范圍的所有儀器，也無法解決測量精度問題。

3.     解決了測量精度問題，測量速度又不夠。

4.     測量速度夠了，又面臨只能測試單個器件，無法提高測試效率。

5.     測試效率提高了，需要配套自動化設備進一步提高測試效率怎么辦？

6.     解決了上述問題后，又需要解決測量結果實時記錄及統計等問題。

那么，能否找到一個廠商，能夠解決上面所有問題？

答案是有，常州同惠電子提供了電流測試的綜合解決方案。

一． 單通道電流解決方案

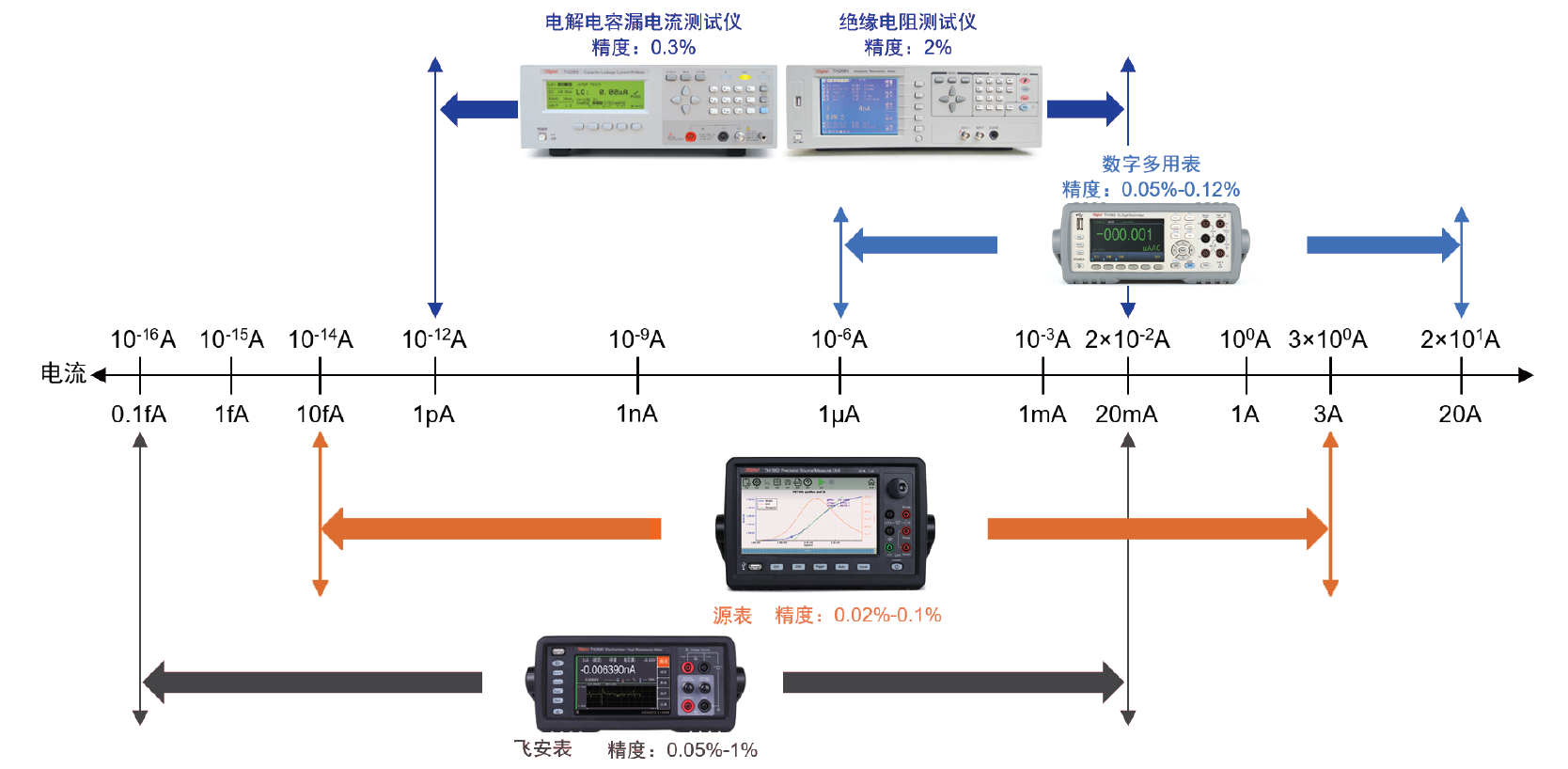

從同惠電流測試產品線可以看出，單通道電流測試，同惠可以提供下面測試需求：

1.     電流從fA級別到10A級別，更大電流的測試可以通過數字功率計或者萬用表加電流傳感器來解決。

2.     測量精度從0.02%-2%級別，基本涵蓋了大多數測試需求，甚至超小電流（fA級別）也不在話下。

3.     測量速度從40ms到1000000點/秒（1μs），基本解決了測量速度問題。

4.     所有機器均可配備HANDLER接口，并提供了SCPI或MODBUS協議，和自動化配套毫無壓力。

5.     提供上位機支持，可進行數據存儲及統計

6.     針對特殊應用需求，同惠可提供自動化一體式測試方案。

一． 多通道電流解決方案

       在需要測試多個器件或者回路的電流時，常見的解決方案是用數據采集器或者數據記錄儀。

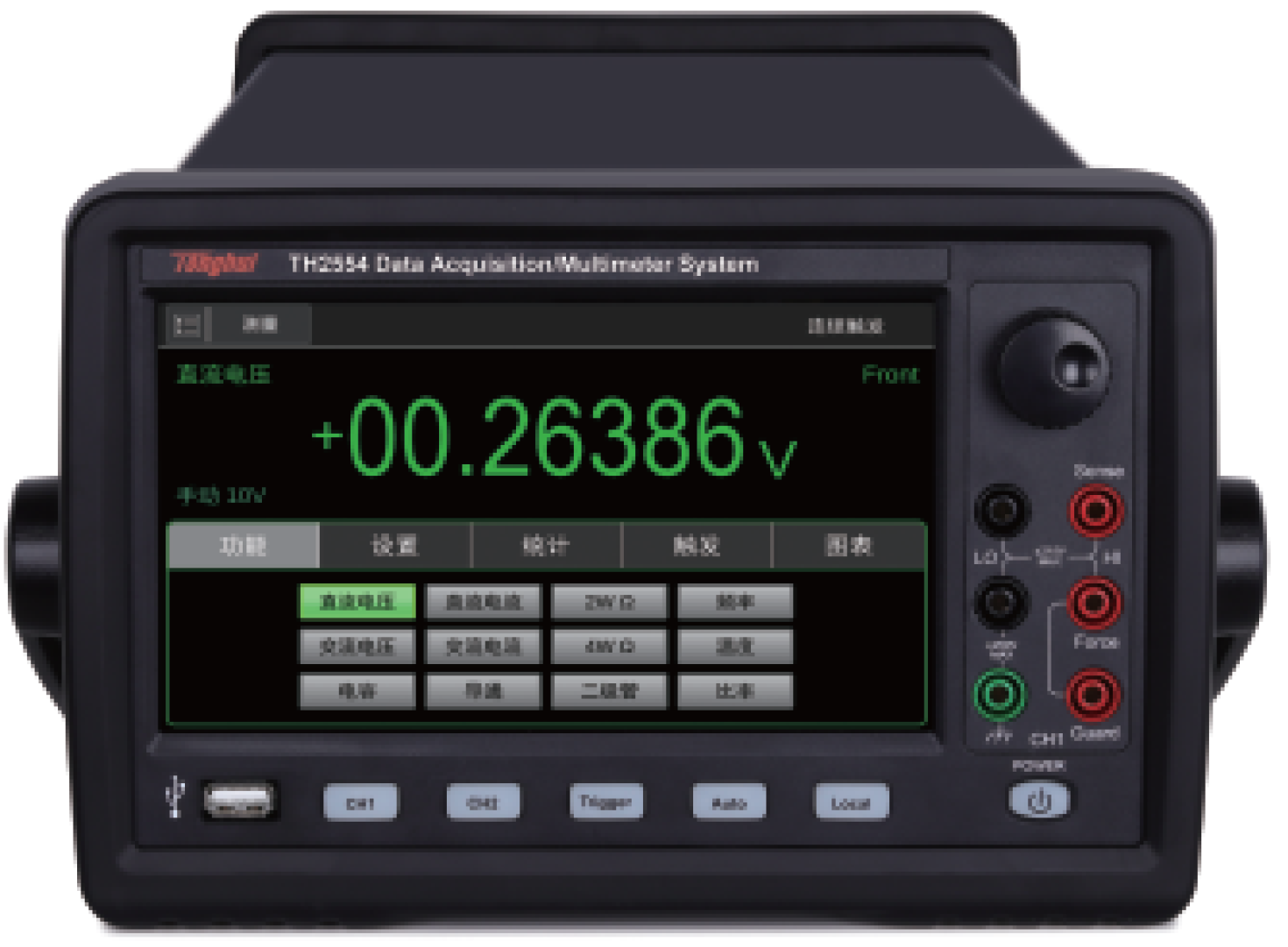

      1.  同惠TH2554數據采集器

           測試電流：1μA -10A

           測試通道：≤160CH，采集電流需加電流傳感器

           測量速度：1000次/秒

           板卡掃描速度：低速板卡：90通道/秒，高速板卡：800通道/秒

          數據采集器的優點是測試精度高，缺點是掃描速度慢。

          數據記錄儀的優點是掃描速度快，缺點是測量精度差。

          無論是數據采集器還是數據記錄儀，都無法解決μA級別以下的超小電流測試，比如測試如下產品時。

          此類產品的特點是，回路電流特別小，基本都在nA、pA甚至是fA級別，要實現大批量、高速度、高精度測量，非常困難。

          幸好，同惠提供了這類超小電流的快速測試方案：

      2. TH300系列多通道電流測試系統

          多通道解決方案以TH2690系列飛安表技術為基礎，保證了測試小電流的精度及采樣速度；

          采用了模組式運行方式，一個模組支持10個通道的并行（同步）采樣，保證了測試速度和效率；

          模組間支持擴展，可根據需要擴展至200個通道甚至更多，保證了其擴展性；

          數據采集用上位機來控制，可實時采樣每個通道的測試結果并用數據、圖形等方式顯示，測試結果可實時顯示合格與否，上位機軟件提供了強大的數據分析及存儲能力。

          對于不同的產品，可根據需求提供測試工裝或整套測試系統。

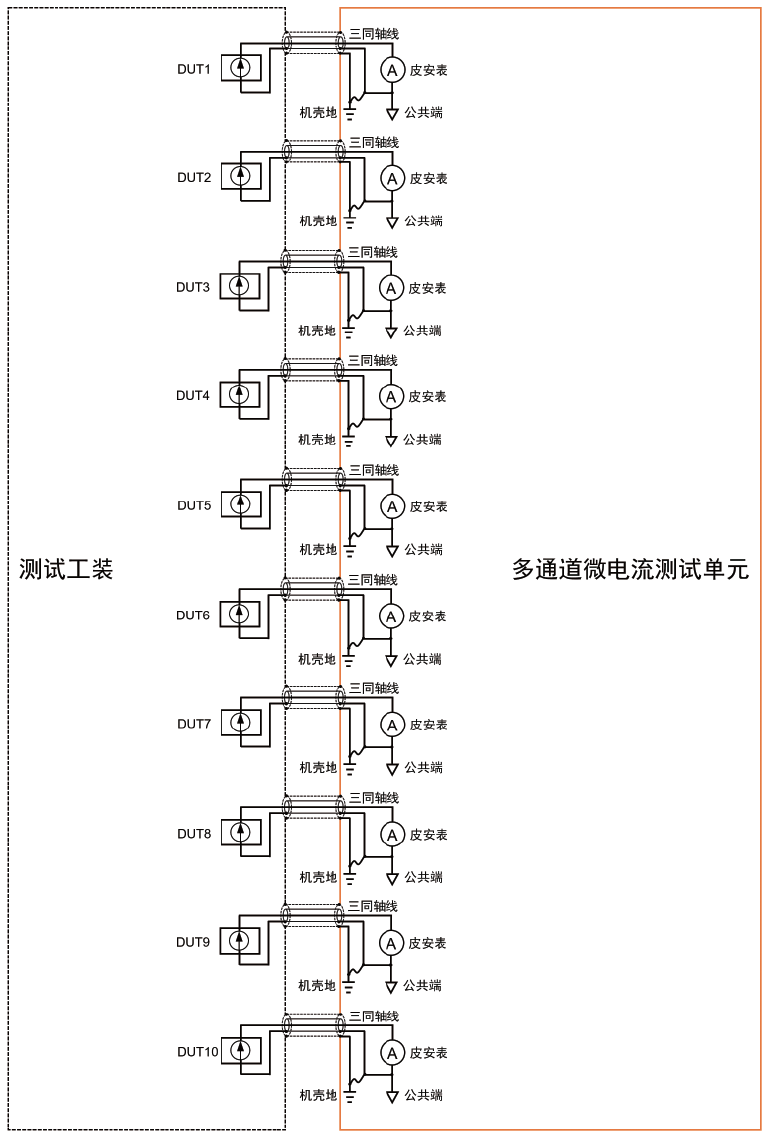

           總體結構：

          TH300系列多通道電流測試系統作為一套多通道、自動化的測試系統，其準確性、穩定性也是測試系統的重點，良好的硬件基礎是測試系統檢測的核心，良好的軟件系統決

          定了測試系統應用水平，良好的人機交互給使用人員帶來便利。

                 測試系統的穩定性能否將設備管理人員的維護量降到最低？

                 測試系統的擴展性能否為以后平臺升級預留接口？

                 平臺升級能否充分利用現有資源，節約建設成本？

          這些問題成為都是客戶急需解決的問題，TH300系列多通道電流測試系統從軟硬件設計及方案設計角度予以充分解決。

                 系統總體設計上采用國際先進的技術，功能完善、系統先進、安全穩定、拓展性強。

                 電流采集模塊通過合理的技術方式實現了高速及準確的電流采樣；

                 軟件系統提供了人性化的人機交互界面，使用者操作便捷。

          TH300系列多通道電流測試系統有如下特點：

          A     0.1fA的電流測量分辨率

                 電流監測模塊提供了行業領先的0.1fA電流測量分辨率，實現了微電流的精確測量。

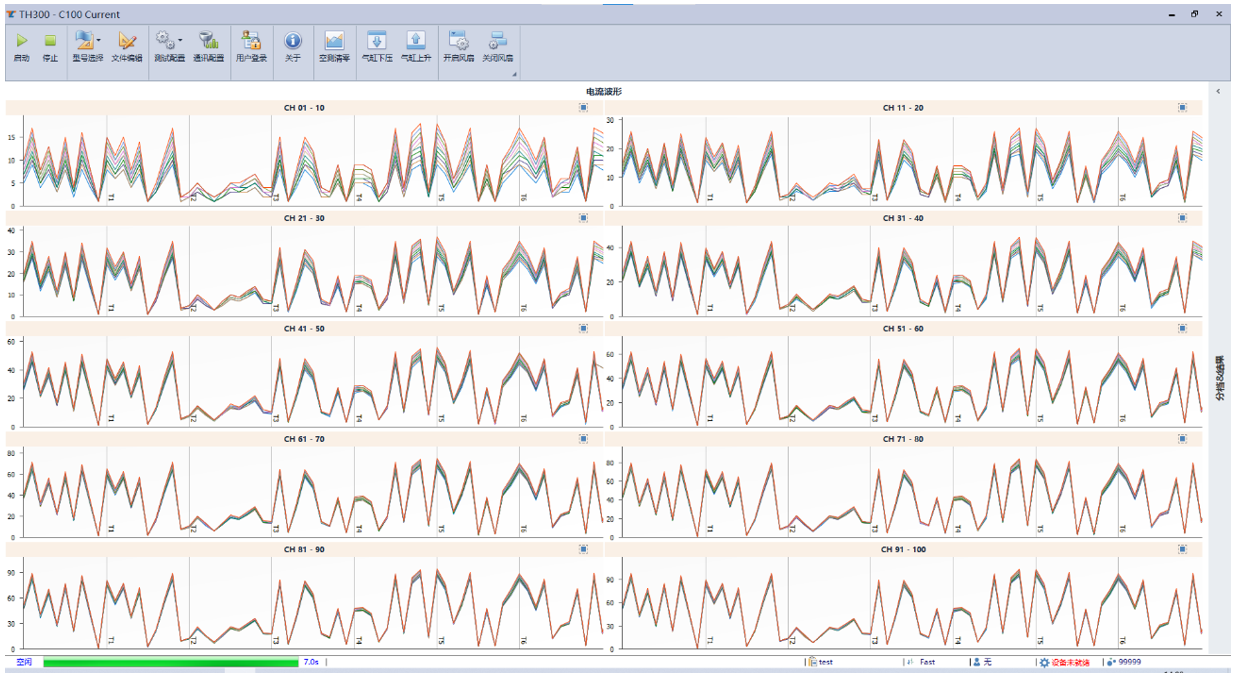

          B     電流曲線實時顯示

                 通過同惠配套的測試軟件，可實現所有通道電流實時顯示，便于操作人員查看電流變化趨勢。

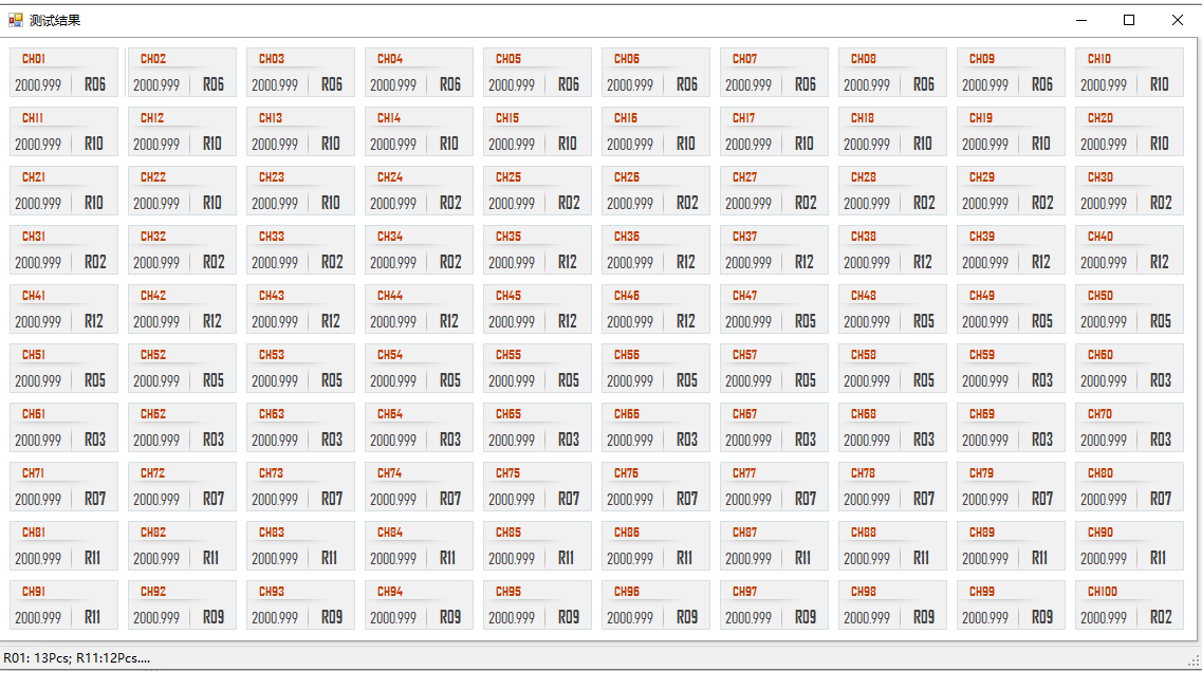

         C    自動分檔及分選功能

                測試系統配套軟件可以對測試結果進行判定，如果電流超出設置的上下限則顯示判定失敗。

                同時可根據需求設置分檔功能，每個合格產品自動顯示檔號。

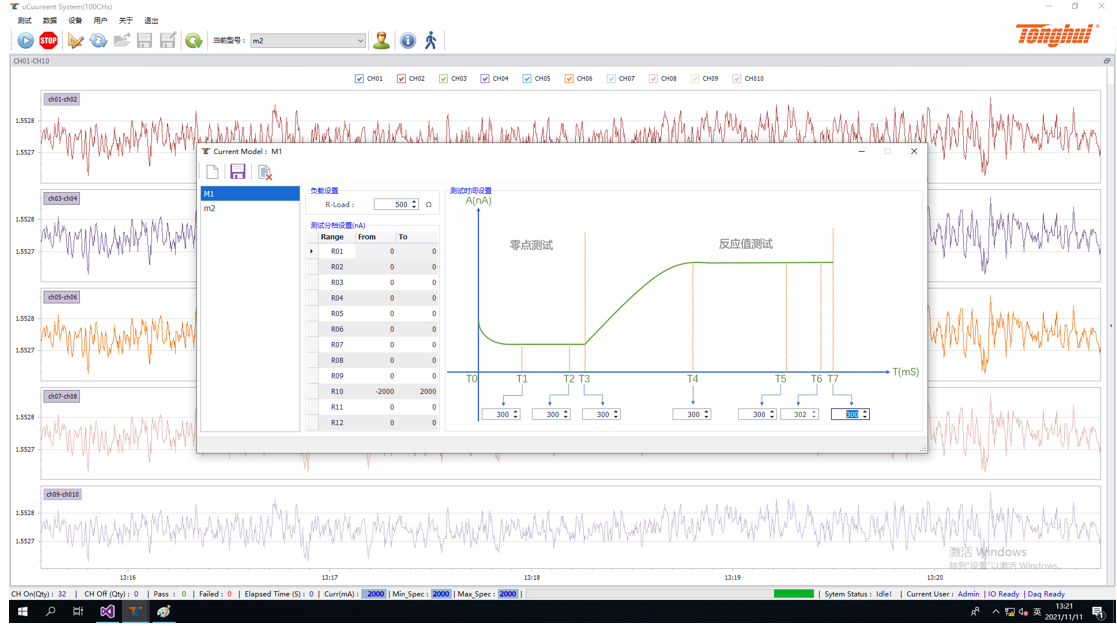

          D    測試參數自主可調

                測試參數中的時間節點將在此頁面內設置，可設置參數有（時間節點，分選值，零點合格值，數據存儲間隔等

          E    測試數據自動保存

                測試完成后所有采集點位通過Excel格式存儲。

          F    可擴展為自動化測試線

                同惠可根據需求，完成一體化自動測試線設計，如下圖：

                該線體分為自動上料、測試、分析、收料等部分，全部自動化。

電流模塊技術參數

整套測試系統配置清單
