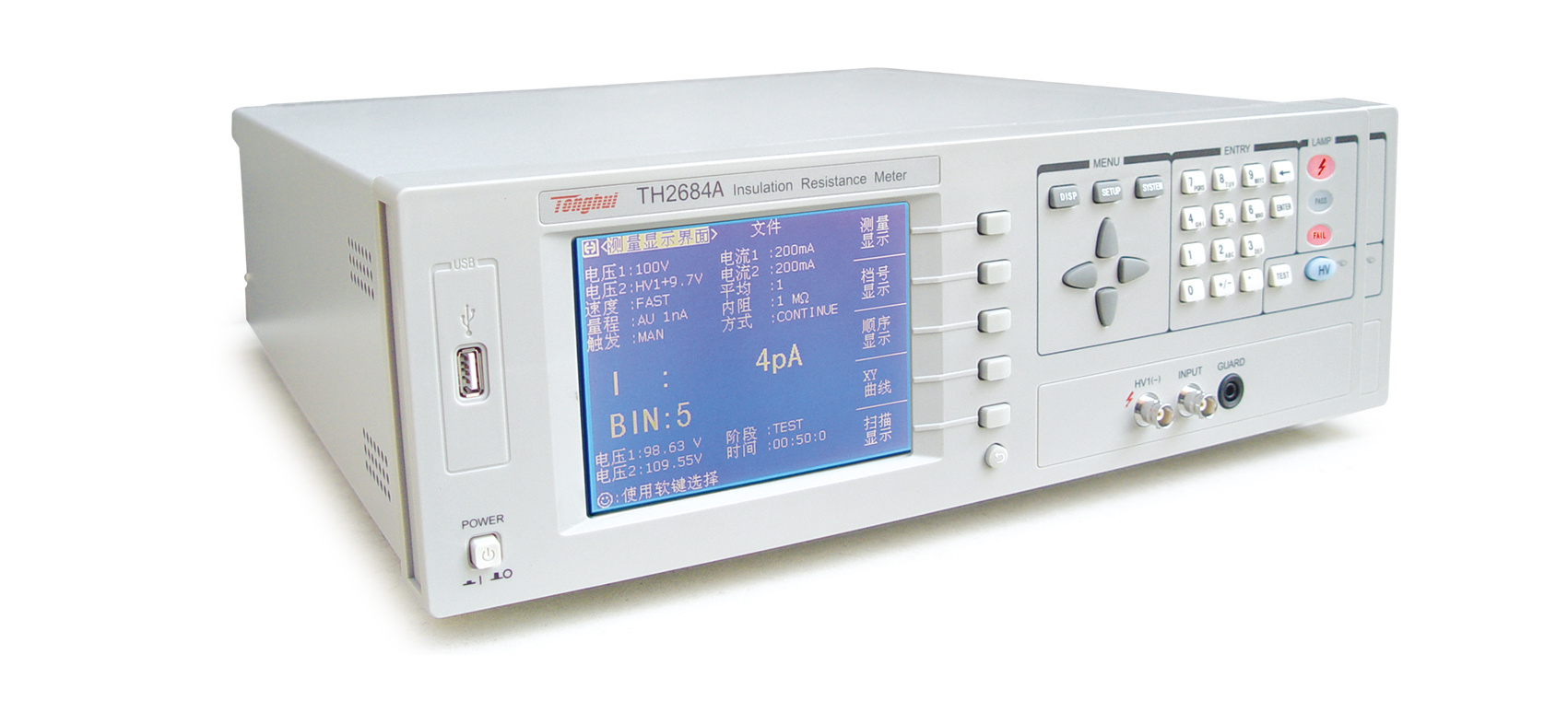

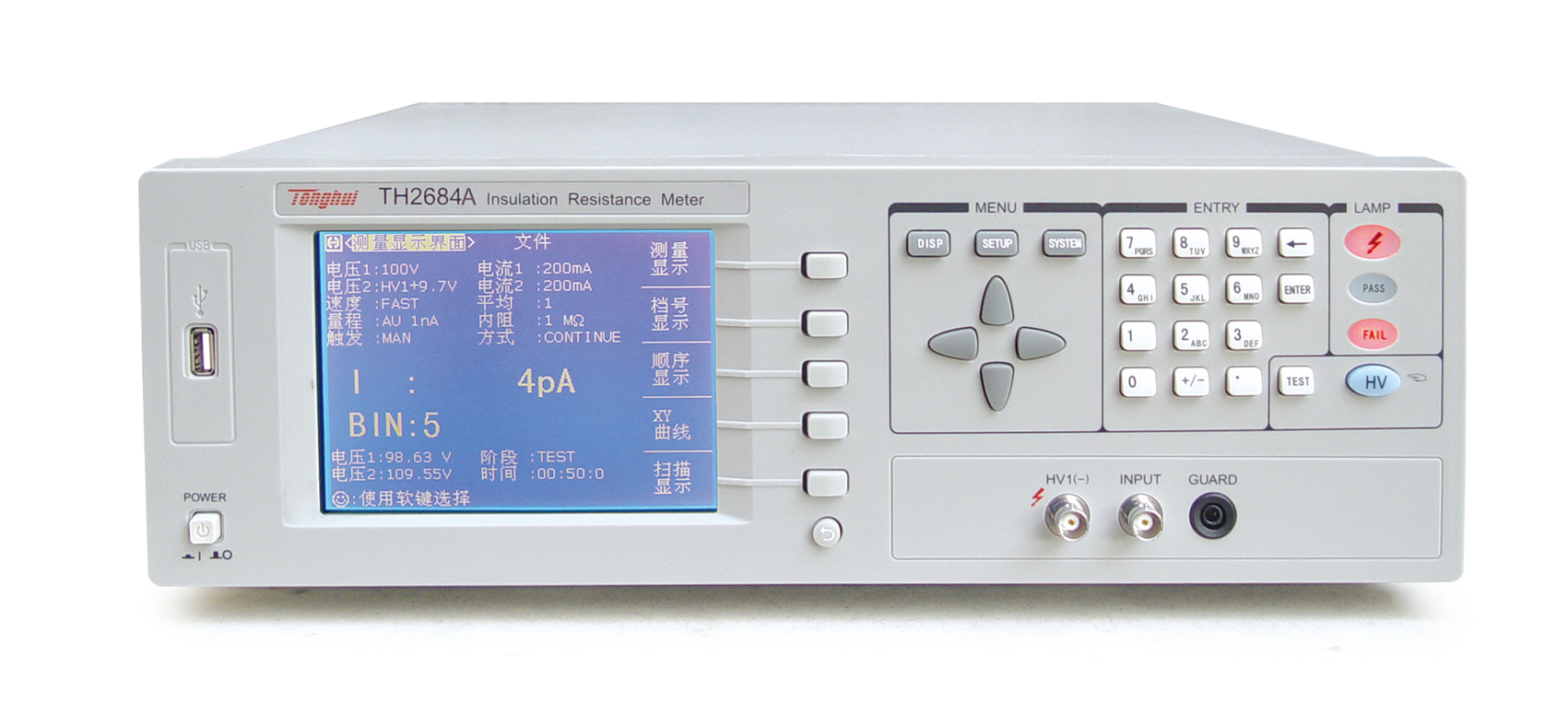

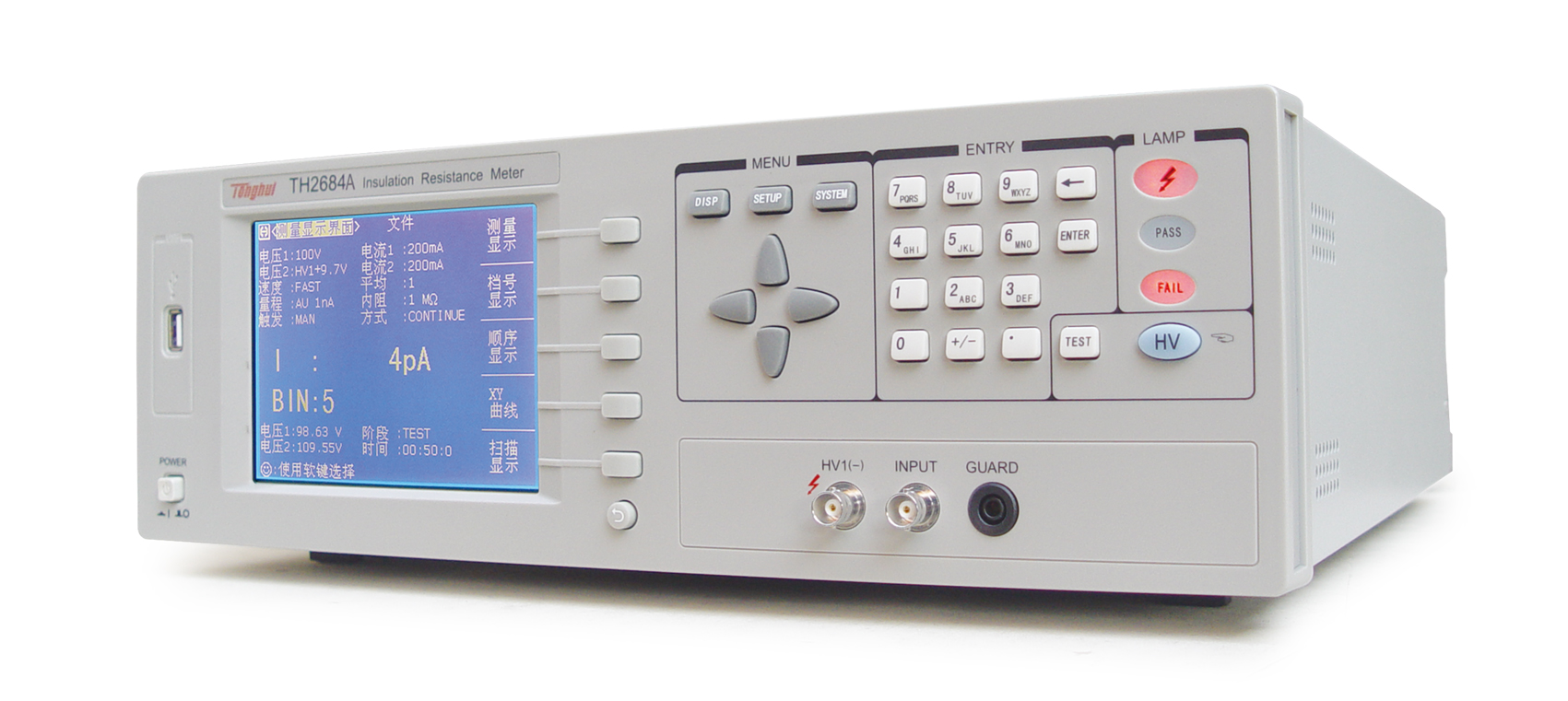

TH2684A 絕緣電阻測試儀（含同惠TH2684高精度絕緣電阻測試儀系統軟件V1.0）
■ 絕緣電阻測試范圍：10kΩ - 100TΩ
■ 測試充電電流：2mA，25mA，200mA
■ 測試速度：50ms/次
■ 高測量精度：±2% (< 1TΩ )
■ 測試電壓范圍：10 - 1000V，1V步進（雙路）
■ 320X240大屏幕的LCD顯示，中英文可選操作界面
■ 超低漏電流測試：最低到10pA,精度2%，±2pA
■ 兩路電壓輸出，分辨設置預充電電壓和測試電壓
■ 預充電電壓可設置為獨立電壓或跟隨測試電壓輸出模式
■ 100W大功率電源，強勁的充電功能
■ 針對容性器件的接觸檢查功能
■ 采用可切換輸入內阻技術，保證儀器快速準確的測試
■ 7檔量程，手動或自動模式
■ 4檔分選檔位比較功能
■ 可編程測試模式，實現客戶自定義電壓電流曲線測試方案
■ 具有電阻(R)/時間(T)或電流(I)/時間(T)兩種曲線測試界面
■ 屏幕截圖可快存于U盤
■ 通過U盤自動升級系統固件
■ Handler接口用于可實現聯機操作
■ RS232C、USB Device實現遠程控制
■ 支持掃描接口，為用戶的大批量測試提供方便
■ TH2684型高精度絕緣電阻測試儀是一款能快速測量電子元器件，介質材料，設備和電線電纜等絕緣性能的智能化測量儀器。采用大尺寸的液晶，人性化的菜單布局，使用戶可更方便的操作儀器。
■ 采用了可切換輸入內阻技術和內置雙電壓輸出，支持預充電,以及接觸檢查功能，使得儀器可實現電容IR的快速一般技術參數測試。
■ TH2684可由用戶自行編程測試步驟，最多可達18步。例如，用戶可編程充電，等待，測試，放電等，每個步驟最長可持續100s。

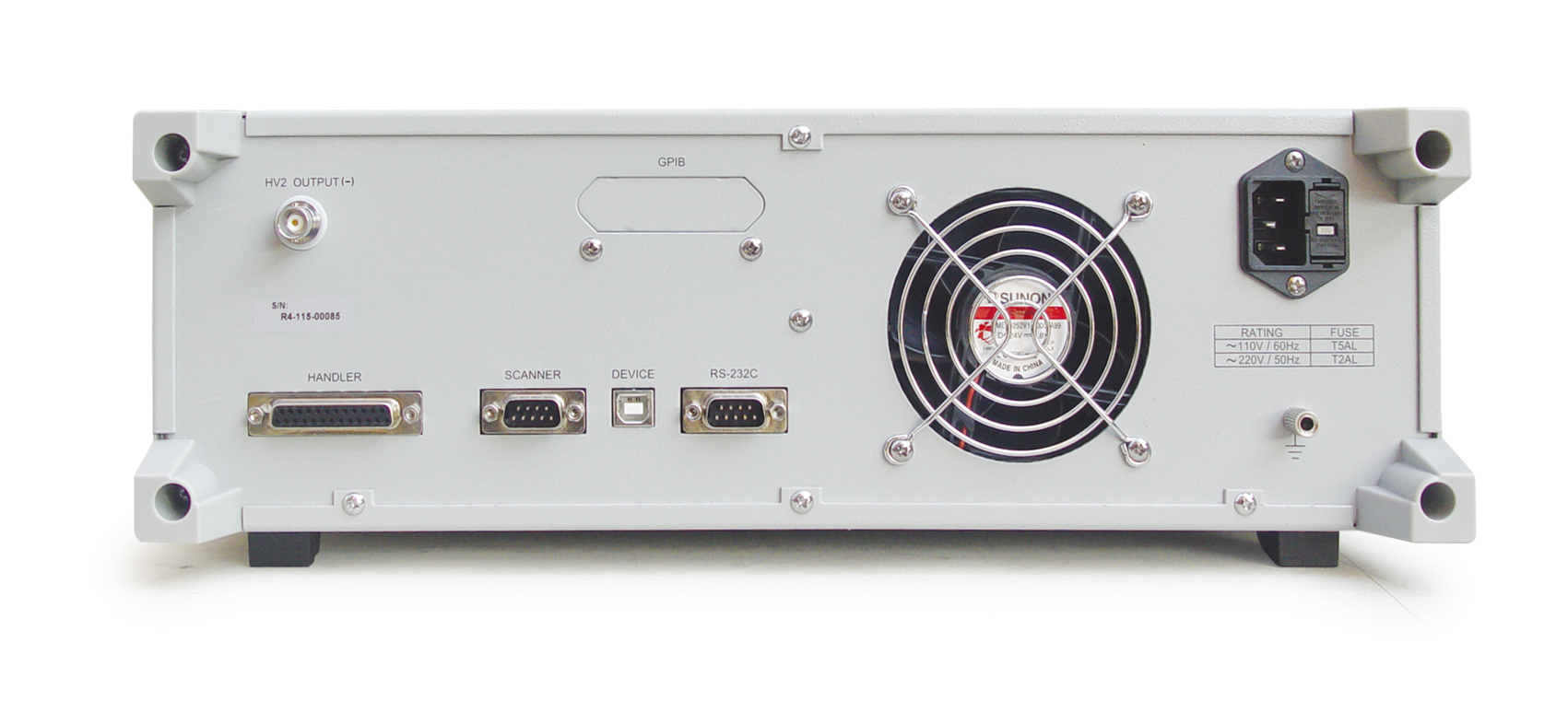

■ TH2684標配RS232,USB DEVICE,Handler等接口。其中Handler接口為實現自動測試系統提供了方便。掃描口，則為大量元器件的測試提供了方便。用戶還可以配一臺掃描儀來加快元器件的測試。
■ TH2684具有兩路電壓輸出功能，預充電電壓輸出和測試電壓輸出分別設置，預充電電壓輸出可設置成跟隨測試電壓變化，并可在此基礎上微調，此外，也可設置為獨立電壓輸出模式。
型號 | TH2684 | TH2684A |
測試電壓范圍 | 10 - 500V ， 1V步進（雙路） | 10 - 1000V ，1V步進（單路） |
測試充電電流 | 2mA ，25mA ，200mA | 2mA ， 25mA ，100mA |
輔助充電電壓 | 10 - 500V ， 1V步進 | ------ |
輔助充電電流 | 2mA ，25mA ，200mA | ------ |
電壓精度 | 1% ±1V | |
電阻測量顯示范圍 | 10 kΩ - 50TΩ | 10 kΩ - 100TΩ |
測試精度 | I > 1nA ±2% | |
1nA ≥ I > 100pA ±5% | ||
I ≤ 100pA ±5% ±Rtest/ (Vtest/1pA) | ||
電流測量顯示范圍 | 1pA - 1mA | |
電流測試精度 | ±2% | |
電流量程數量 | 7 | |
量程工作模式 | 自動、保持 | |
響應速度 | < 50ms（量程保持） | |
測試平均次數 | 1 - 100 | |
連續測試間隔 | < 100ms （量程保持） | |
充電時間 | 0 - 1000s |
測量延時 | 0 - 1000s |
源電阻 | 200Ω |
放電電阻 | 2kΩ |
工作模式 | 手動、內置的定時器、遠控 |
特殊測試模式 | R-T 、I-T |
比較器功能 | 四檔：（三檔合格，一檔不合格） |
| 存儲器 | 可保存20組儀器設定值 |
標準接口 | GPIB，（選件) ，RS232C ，HANDLER ，USB DEVICE ，USB HOST，掃描接口 |
