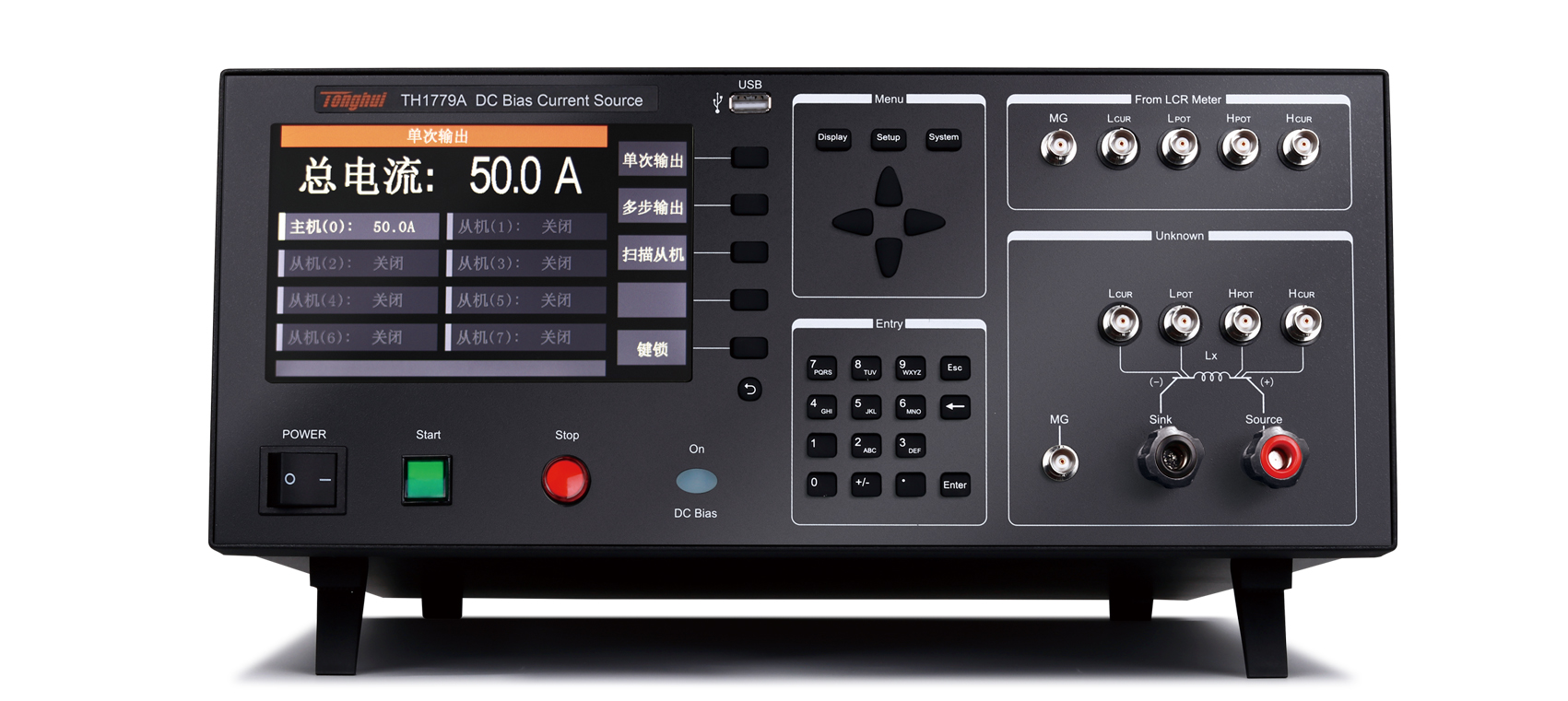

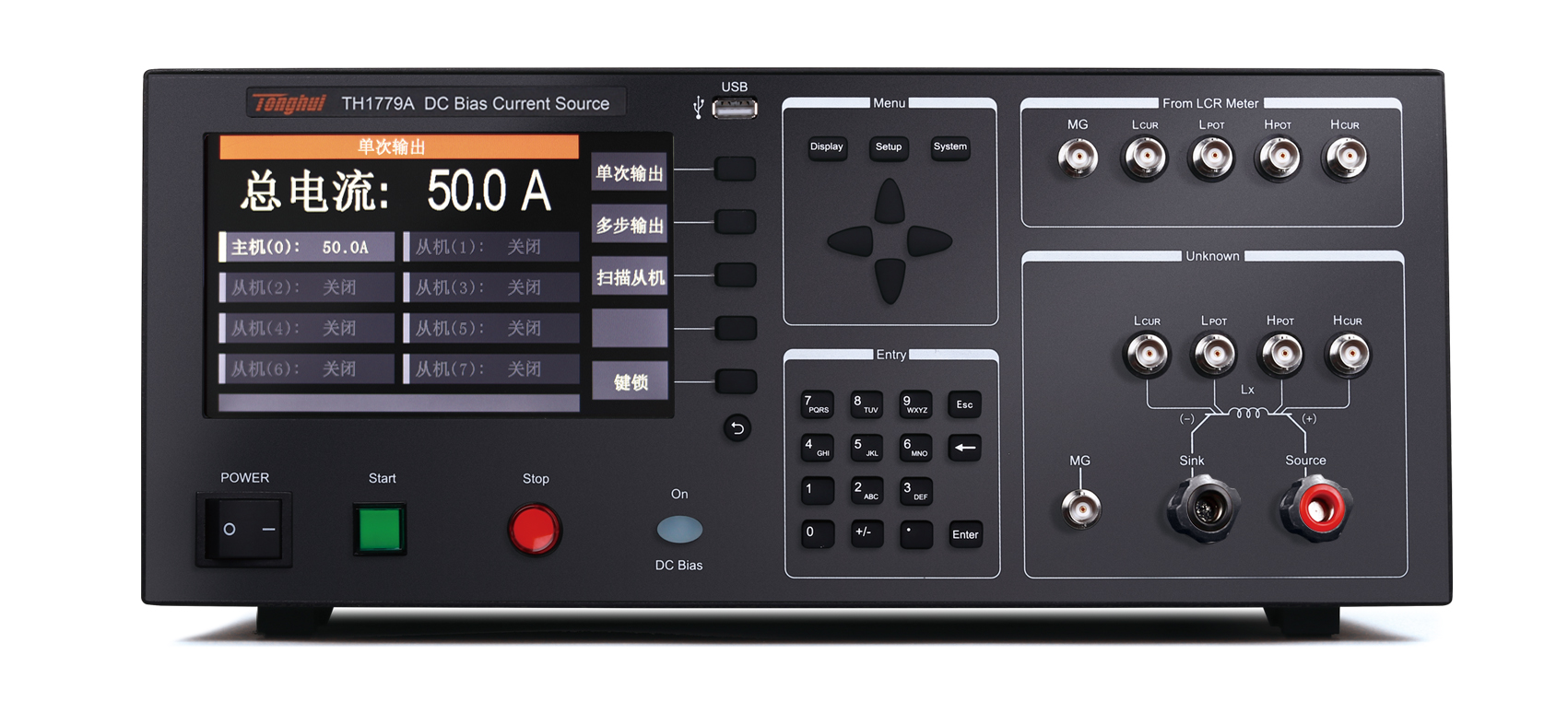

TH1779A 直流偏置電流源
? 單臺50mA-50A恒流輸出，可作主機或從機
? 最多支持8臺聯機，最大400A恒流輸出
? 主/從機控制模式，靈活的可裁剪性及可擴展性
? 精細的電流步進
? 1kHz-2MHz頻率響應
? 單一電流、步進掃描兩種電流輸出方式
? 圖形化操作，中英文界面
? 直接受控于
TH2836/TH2838 /TH2839/TH2840/TH2840BL/TH2848系列
同惠電子憑借其在偏置電流源領域深厚的技術積淀和廣泛的市場調研，推出了大功率直流偏置電流源-TH1779A直流偏置電流源。
TH1779A直流偏置電流源采用高性能微處理器，能提供單臺50mA-50A的恒流輸出，并可主從方式并機提升最大輸出電流至50mA-400A，具有優良的可裁剪性及可擴展性。
TH1779A直流偏置電流源采用新一代交直流疊加測試原理，適應高精度、高頻化的測試要求。內置高性能嵌入式MCU，能迅速響應主從機的狀態或者故障并實時指示，幫助提升工作效率。
TH1779A直流偏置電流源適用于磁性電感的交直流疊加測試及需要大電流的測試場合，同時也能作為磁性材料的分析時磁化電流源。
TH1779A直流偏置電流源提供了實體按鍵和腳踏開關兩種控制方式，確保操作者的安全，同時可用于同惠其他未指定型號LCR數字電橋或其他品牌LCR電橋連接時的手動控制。
TH1779A直流偏置電流源配置了能與本公司指定型號LCR電橋直接連接的測試接口，可由對應LCR數字電橋直接控制。
簡要參數 | TH1779A |
主從 | 一臺主機，其余為從機，最多支持8臺并機 |
輸出電流 | 單機：50mA-50A 并機：400A |
頻率響應 | 1kHz-2MHz |
開路電壓 | 16V |
? 電感器/電抗器直流特性分析
? 鐵芯/鐵氧體材料飽和特性分析
? 其他材料的直流特性分析
型號 | TH1779A | |
主從 | 主機或從機 | |
顯示 | 顯示器 | 7英寸 800×480 RGB TFT LCD屏 |
界面 | 全圖形化 | |
操作 | 實體按鍵+腳控開關 | |
量程 | 50A | |
電流輸出精度 | 1%±10mA | |
電流步進 | 范圍 | 0.05A-50A |
分辨率 | 1mA | |
支持測量頻率 | 1kHz-2MHz | |
電流上升時間 | 1A/s-20A/s | |
電流下降時間 | 1A/s-20A/s | |
掃描調整最小步進 | 1mA | |
最大輸出電壓 | 16V | |
最大允許直流電阻 | Vmax Rmax= ——— (Ω) （Rmax的計算請參照用戶手冊說明） I | |
啟動及停止控制方式 | START/STOP實體按鍵、總線、腳踏開關 | |
連續加載最大電流時間 | 60分鐘 | |
功能 | 儀器故障自檢；中英雙語；實時操作；SCPI指令集等 | |
DCR功能 | 可連機直接測試DCR功能 | |
接口 | RS232、SlaverLink | |
溫度 | 正常工作 | 0℃-55℃ |
參比工作 | 23(±5)℃ | |
運輸環境 | 0℃-55℃ | |
濕度 | 正常工作 | ＜90%RH |
參比工作 | ＜80%RH | |
運輸環境 | ＜93%RH | |
電源 | 電壓 | AC 100-242V |
頻率 | 47Hz-63Hz | |
功耗 | 待機：≤100VA，滿載：1.5kVA | |
體積 | 單臺 430（W）×177（H）×585（D）（非在機柜體積） | |
重量 | 單臺 29kg（非在機柜重量） | |
