TH6402A 三通道可編程線性直流電源
■ 三通道：通道間支持串聯、并聯或同步輸出
■ CH1/CH2：30V/3A；CH3：5V/3A
■ 高精度、高分辨率：10mV/1mA
■ 線性設計：高穩定性、低紋波、低噪聲
■ 24位色4.3寸 TFT LCD，分辨率：480x272
■ 簡潔的系統設置、中英文操作界面
■ 三/四通道電壓、電流、功率和定時時間同時顯示
■ 1/2 2U超小體積，前后面板輸出與采樣端
■ 每通道40組狀態記憶保存和調用
■ 定時輸出：時間(0.1-99999.9s)
■ 旋鈕和數字鍵盤設置電壓、電流、輸出時間
■ 面板功能按鍵背光顯示
■ 遠端測量功能，補償線上壓降
■ 拷屏功能
■ 數據記錄功能
■ 過電壓、過電流保護、智能溫控風扇
■ 支持標準SCPI和MODBUS通訊協議
■ 通過計算機軟件監控，通過U盤升級儀器固件
TH6400系列多路輸出可編程直流電源涵蓋了5個型號（單個通道功率范圍5W-180W），其中TH6402B為4通道輸出，其余型號為3通道輸出。全系列電源具備通道間串、并聯以及同步輸出功能，并且所有通道的輸出參數同屏顯示，使用起來更加方便、直觀。
TH6400系列電源均為線性、程控輸出設計，因此該系列電源具有紋波小、噪聲低、精度高、穩定性強的卓越性能。全系列采用4.3寸TFT LED顯示屏，不同通道分屏顯示，并以高對比度的顏色加以區分。UI設計方面儀器采用菜單化操作，軟鍵、旋鈕控制及輸入參數，使用起來方便快捷，能很好的適應產線快速操作以及高校、實驗室的應用需求。
TH6400系列標配了RS232、USB HOST和USB DEVICE接口（注：TH6402A無RS232接口和USB DEVICE接口），可選配GPIB接口,支持SCPI和MODBUS通訊協議，可方便地選購上位機軟件或者自行編輯以滿足系統集成的需要。小體積、標準機箱尺寸加上前后面板都可輸出的設計特點，使得TH6400系列電源可以方便地集成在標準機柜里面。
快速選型：
型號 | 通道 | 電壓 | 電流 | 功率 |
TH6402A | CH1 | 0-30V | 0-3A | 90W |
CH2 | 0-30V | 0-3A | 90W | |
CH3 | 0-5V | 0-3A | 15W | |
TH6402B | CH1 | 0-30V | 0-3A | 90W |
CH2 | 0-30V | 0-3A | 90W | |
CH3 | 0-10V | 0-3A | 30W | |
CH4 | 0-5V | 0-1A | 5W | |
TH6402 | CH1 | 0-30V | 0-3A | 90W |
CH2 | 0-30V | 0-3A | 90W | |
CH3 | 0-6V | 0-5A | 30W | |
TH6412 | CH1 | 0-30V | 0-6A | 180W |
CH2 | 0-30V | 0-6A | 180W | |
CH3 | 0-6V | 0-5A | 30W | |
TH6413 | CH1 | 0-60V | 0-3A | 180W |
CH2 | 0-60V | 0-3A | 180W | |
CH3 | 0-6V | 0-5A | 30W |
功能特點
A. 多通道輸出
TH6400為全系列多路輸出的矩形電源，其電壓電流精度分別達1mV和0.1mA。通道間串聯、并聯、同步輸出自由組合。在同步模式下，改變其中一個通道的設定值，其他同步的通道也將按比例隨之自動變化。
B. 便于自動化集成
TH6400系列電源前后面板都配備有輸出端，具有1/2標準機箱尺寸，配備齊全的通訊接口，支持SCPI和MODBUS通訊協議，使其可以方便的集成于自動化系統上。
C. 遠端補償功能
當儀器輸出電流較大、導線細長阻值較大，儀器輸出端到被測件的導線上會分得較大電壓，造成被測件兩端實際電壓小于儀器輸出電壓。使用遠端補償功能可以補償測試線上的壓降，保證被測件兩端電壓為實際設置的輸出電壓。TH6400系列僅后面板配有補償端，而6200系列、6300系列與6500系列前后面板都配有補償端。
D. 人性化設計
TH6400全系列配備4.3寸TFT LCD顯示屏，所有通道的設置參數和輸出參數同時顯示在同一屏幕中。屏幕左側對應于不同通道顯示區域配備了每個通道單獨輸出按鈕，右上角的總輸出按鈕用于所有通道同時輸出或關閉。數字編碼旋鈕、數字鍵盤可快速準確地輸入設置參數，避免了電位器調節帶來的效率低下和不精確問題。
E. 數據記錄功能
TH6400還可以記錄輸出電壓、輸出電流和時間數據，數據采樣率約為100ms左右,采集結束后以excel表格形式保存于U盤中，便于后期數據分析。TH6402B暫不支持數據記錄功能。
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 新動力汽車模擬測試
■ 教學實驗室

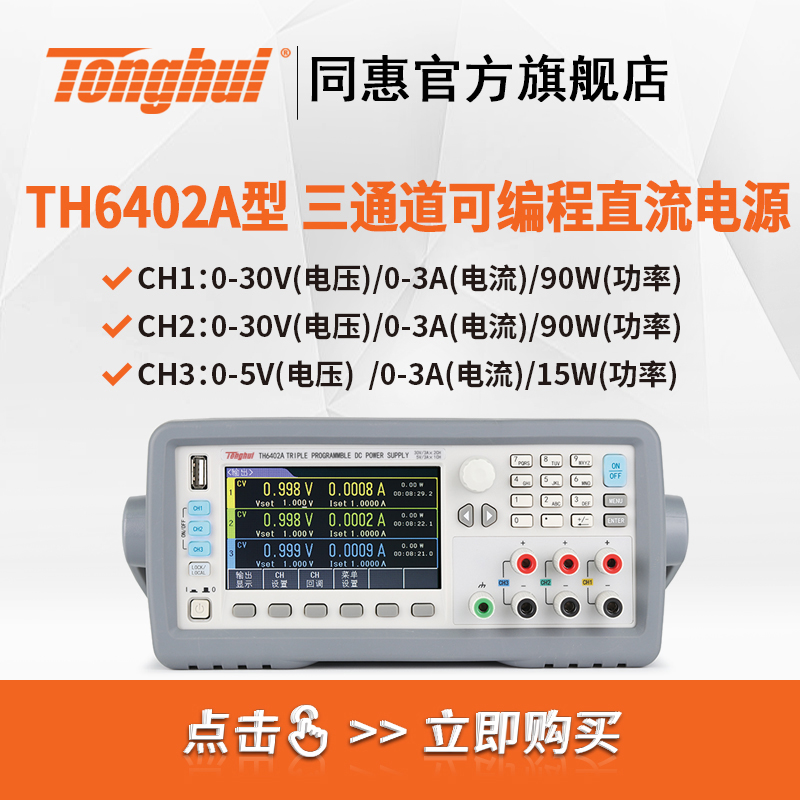

購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
型號 | TH6402A | TH6402B | TH6402 | TH6412 | TH6413 | ||||||||||||
額定輸出(0℃-40℃) | 通道/范圍 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 |
電壓 | 0-30V | 0-5V | 0-30V | 0-10V | 0-5V | 0-30V | 0-6V | 0-30V | 0-6V | 0-60V | 0-6V | ||||||
電流 | 0-3A | 0-3A | 0-1A | 0-3A | 0-5A | 0-6A | 0-5A | 0-3A | 0-5A | ||||||||
功率 | 90W | 15W | 90W | 30W | 5W | 90W | 30W | 180W | 30W | 180W | 30W | ||||||
負載調整率 | 電壓 | ≤0.01%+3mV | |||||||||||||||
電流 | ≤0.1%+3mA | ≤0.01%+3mA | |||||||||||||||
電源調整率 | 電壓 | ≤0.01%+3mV | |||||||||||||||
電流 | ≤0.1%+3mA | ≤0.01%+3mA | |||||||||||||||
設定值分辨率 | 電壓 | 10mV | 1mV | ||||||||||||||
電流 | 1mA | 0.1mA | |||||||||||||||
回讀分辨率 | 電壓 | 10mV | 1mV | ||||||||||||||
電流 | 1mA | 0.1mA | |||||||||||||||
設定值精度 (25℃±5℃) | 電壓 | ≤0.05%+20mV | ≤0.1%+20mV | ≤0.03%+10mV | |||||||||||||
電流 | ≤0.2%+5mA | ≤0.2%+5mA | ≤0.1%+5mA | ≤0.1%+8mA | ≤0.1%+5mA | ≤0.1%+5mA | |||||||||||
回讀值精度 (25℃±5℃) | 電壓 | ≤0.05%+20mV | ≤0.1%+20mV | ≤0.03%+10mV | |||||||||||||
電流 | ≤0.2%+5mA | ≤0.2%+5mA | ≤0.1%+5mA | ≤0.1%+8mA | ≤0.1%+5mA | ≤0.1%+5mA | |||||||||||
紋波和噪聲(20Hz-20MHz) | 電壓(Vp-p) | ≤3mVp-p | ≤3mVp-p | ≤3mVp-p | ≤4mVp-p | ≤4mVp-p | ≤4mVp-p | ||||||||||
電壓（rms） | ≤1mVrms | ≤1mVrms | ≤1mVrms | ≤1mVrms | ≤1mVrms | ||||||||||||
電流 | ≤3mArms | ≤3mArms | ≤3mArms | ≤5mArms | ≤5mArms | ≤4mArms | ≤5mArms | ||||||||||
串聯同步誤差 | ≤0.02%+5mA | ≤0.2%+10mA | ≤0.05%+10mA | ||||||||||||||
并聯設定值精度 | 電壓 | ≤0.02%+5mV | ≤0.02%+10mV | ≤0.02%+5mV | ≤0.02%+5mV | ≤0.02% + 10mV | |||||||||||
電流 | ≤0.1%+20mA | ≤0.2%+20mA | ≤0.1%+20mA | ≤0.1%+30mA | ≤0.1%+30mA | ||||||||||||
記憶 | 回調儲存 |
| |||||||||||||||
定時器 | 功能 | 定時關閉輸出 | |||||||||||||||
時間設置 | 0.1秒～99999.9秒 | ||||||||||||||||
解析度 | 0.1秒 | ||||||||||||||||
工作溫度 | 0℃～40℃ | ||||||||||||||||
