TH6314 寬范圍可編程線性直流電源
■ 額定輸出：0-120V/0-10A (600W)
■ 線性設計，寬范圍輸出
■ 電壓測試功能
■ 高精度、高穩定性、低紋波、低噪聲
■ 1/2 2U超小體積，前后面板輸出、采樣端與DVM
■ 簡潔的系統設置、中英文操作界面
■ 24位色4.3寸 TFT LCD，分辨率：480x272
■ 強大編程能力，100組設置狀態記憶保存和調用
■ 10個觸發文件，每個文件100個測試序列，可進行列表設置和步進輸出，以及編程循環輸出
■ 定時輸出：時間(0.1-99999.9s)
■ 旋鈕和數字鍵盤設置電壓、電流、輸出時間
■ 面板功能按鍵背光顯示
■ 遠端測量功能，補償線上壓降
■ 拷屏功能
■ 過電壓、過電流保護、智能溫控風扇
■ 支持標準SCPI和MODBUS通訊協議
■ 通過計算機軟件監控，通過U盤升級儀器固件
-
RS232、USBHOST、USBDEVICE
-
GPIB
TH6300系列寬范圍可編程直流電源涵蓋了九個型號（200W-600W），其寬范圍輸出的設計特點使得它可以同時滿足小電壓大電流或者大電壓小電流的輸出要求，極大的為客戶壓縮了設備成本。此外，該系列電源還內置了一塊數字電壓表，方便用戶測試外部電壓。
TH6300系列電源均為線性、程控輸出設計，因此該系列電源具有紋波小、噪聲低、精度高、穩定性強的卓越性能。全系列采用4.3寸TFT LED顯示屏，所有設置與輸出參數同屏顯示，使用起來更加直觀。UI設計方面儀器采用菜單化操作，軟鍵、旋鈕控制及輸入?yún)?shù)，使用起來方便快捷，能很好的適應產線快速操作以及高校、實驗室的應用需求。
TH6300系列還具有強大的可編輯能力。儀器可保存10個測試文件，每個測試文件可編輯100個測試步驟，當需要時可一鍵調取，并且支持測試文件循環輸出。
TH6300系列標配了RS232、USB HOST和USB DEVICE接口，可選配GPIB接口,支持SCPI和MODBUS通訊協議，可方便地選購上位機軟件或者自行編輯以滿足系統集成的需要。小體積、標準機箱尺寸加上前后面板都可輸出的設計特點，使得TH6300系列電源可以方便地集成在標準機柜里面。
功能特點
A. 寬范圍輸出
TH6300系列電源在額定功率范圍內可以滿足大電壓小電流輸出或者小電壓大電流輸出供電。如圖所示，當電源電壓達到最大值時，電流范圍將自動切換量程以適應額定功率限制；當電源電流達到最大值時，電壓范圍將自動切換量程以適應額定功率限制；在箭頭所指的弧線區域，后設定的參數范圍（電壓或電流）將受到額定功率限制。
B. 便于自動化集成

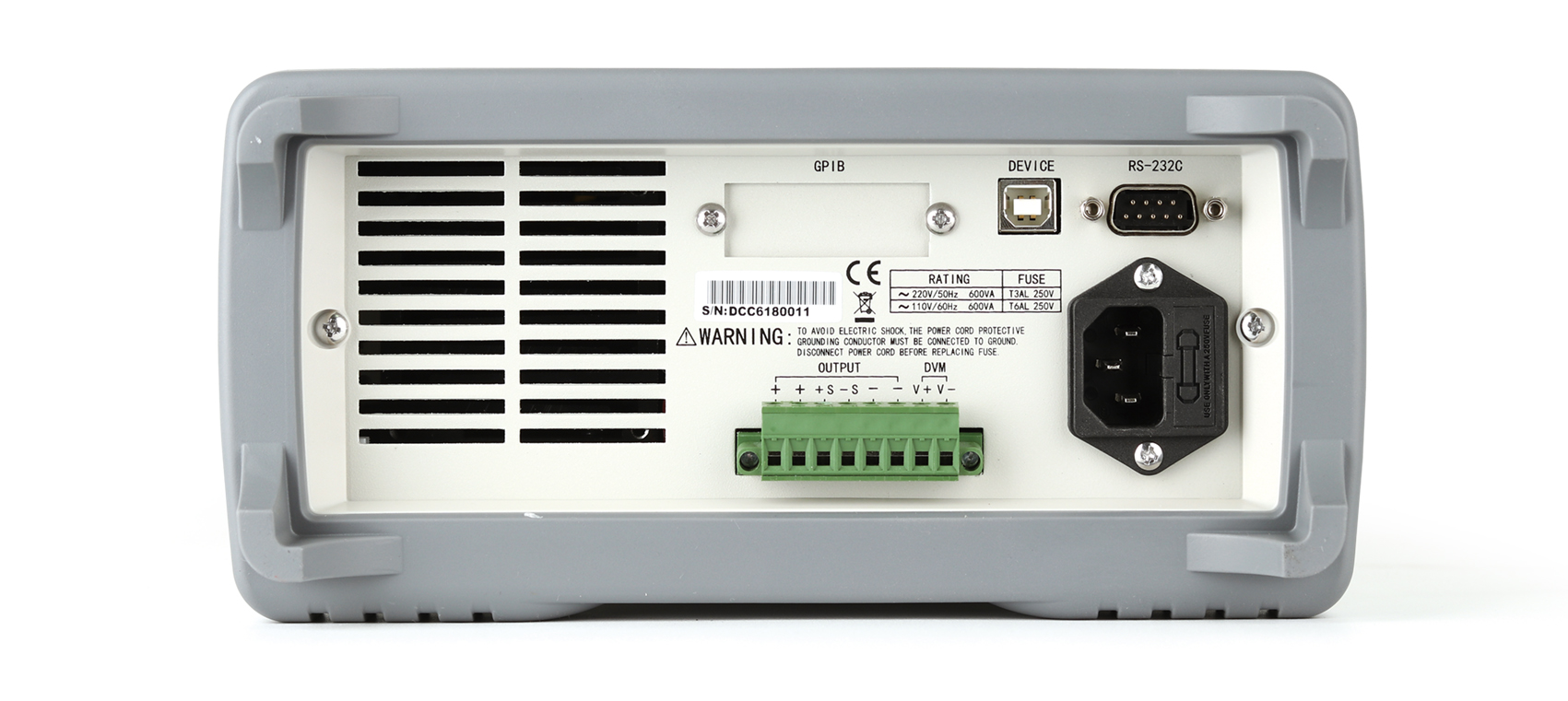

TH6300系列電源前后面板都配備有輸出端、采樣段以及數字電壓表接線端，具有1/2標準機箱尺寸，配備齊全的通訊接口，支持SCPI和MODBUS通訊協議，使其可以方便的集成于自動化系統上。
C. 遠端補償功能
當儀器輸出電流較大、導線細長阻值較大，儀器輸出端到被測件的導線上會分得較大電壓，造成被測件兩端實際電壓小于儀器輸出電壓。使用遠端補償功能可以補償測試線上的壓降，保證被測件兩端電壓為實際設置的輸出電壓。
D. 人性化設計
H6300全系列配備4.3寸TFT LCD顯示屏，所有設置參數和輸出參數同時顯示在同一屏幕中。屏幕左側對應于參數設置區域配備了電壓、電流、時間快速設置按鈕，使用起來更加方便、直觀。數字編碼旋鈕、數字鍵盤可快速準確地輸入設置參數，避免了電位器調節帶來的效率低下和不精確問題，輸出切斷開關可有效保護被測件和儀器本身。
E.強大的編輯能力
儀器回調列表中可儲存100組狀態數據，每組數據可設置電壓值、電流值、過保電壓和過保電流，需要時可在回調列表中直接調用（如圖E-1）。儀器還設計了100個觸發文件的快速調用功能（如圖E-2），每個觸發文件包含100個觸發步驟(如圖E-3)。每個觸發步驟可編輯輸出電壓、輸出電流、輸出時間，每個測試文件可編輯循環輸出的次數。當收到觸發信號時，電源按照測試文件的順序執行輸出任務,并且在<觸發輸出>頁面顯示輸出狀態（如圖E-4）。
F. 數據記錄功能
TH6300還可以記錄輸出電壓、輸出電流和時間數據，數據采樣率約為100ms左右,采集結束后以excel表格形式保存于U盤中，便于后期數據分析。
G. 電壓測量功能
TH6300系列電源自帶一塊四位半的數字電壓表，根據型號不同電壓測試范圍有所差異，最大測試電壓達120V。
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 新動力汽車模擬測試
■ 教學實驗室
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
參數 | TH6301 | TH6302 | TH6303 | TH6304 | TH6312 | TH6313 | TH6314 | TH6323 | TH6324 | |
額定輸出 | 電壓 | 20V | 30V | 60V | 120V | 30V | 60V | 120V | 60V | 120V |
電流 | 30A | 20A | 10A | 5A | 30A | 15A | 6A | 25A | 10A | |
功率 | 200W | 200W | 200W | 200W | 360W | 360W | 360W | 600W | 600W | |
負載調整率 | 電壓 | 0.01%+20mV | 0.01%+25mV | 0.01%+10mV | 0.01%+20mV | 0.01%+20mV | 0.01%+30mV | 0.01%+8mV | 0.01%+30mV | 0.01%+25mV |
電流 | 0.01%+20mA | 0.01%+ 15mA | 0.05%+4mA | 0.05%+6mA | 0.01%+20mA | 0.05%+6mA | 0.01%+6mA | 0.1%+10mA | 0.01%+10mA | |
電源調整率 | 電壓 | 0.01%+20mV | 0.01%+ 20mV | 0.01%+10mV | 0.01%+20mV | 0.01%+20mV | 0.01%+30mV | 0.01%+8mV | 0.01%+30mV | 0.01%+25mV |
電流 | 0.01%+20mA | 0.01%+ 15mA | 0.05%+4mA | 0.05%+6mA | 0.01%+20mA | 0.05%+6mA | 0.01%+6mA | 0.1%+10mA | 0.01%+10mA | |
設定/回讀值解析度 | 電壓 | 1mV(＜100V) 、10mV(＞100V) | ||||||||
電流 | 0.1mA(＜10A) 、1mA(＞10A) | |||||||||
設定/回讀值精度 12月 25°C±5°C) | 電壓 | 0.05%+10mV | 0.05%+10mV | 0.05%+10mV | 0.04%+30mV | 0.05%+10mV | 0.03%+5mV | 0.05%+15mV | 0.05%+10mV | 0.03%+20mV |
電流 | 0.1%+30mA | 0.1%+20mA | 0.1%+10mA | 0.1%+20mA | 0.1%+30mA | 0.1%+15mA | 0.1%+20mA | 0.1%+25mA | 0.1%+25mA | |
紋波和噪聲≤ (20Hz- 20MHz） | 差模 電壓 | 15mVpp | 15mVpp | 15mVp-p | 30mVp-p | 15mVpp | 15mVp-p | 20mVpp | 20mVp-p | 50mVp-p |
差模 電流 | 10mArms | 10mArms | 6mArms | 6mArms | 12mArms | 8mArms | 12mArms | 15mArms | 15mArms | |
上升時間≤ | 10% -90% | 100mS | 100mS | 150mS | 200mS | 100mS | 200mS | 150mS | 150mS | 150mS |
下降時間≤ | 90% -10% | 2S | 2S | 2S | 3.5S | 2S | 2S | 3.5S | 2S | 3.5S |
DVM | 精度 | 0.05%+10mV | 0.05%+10mV | 0.03%+5mV | 0.04%+30mV | 0.05%+10mV | 0.03%+5mV | 0.05%+15mV | 0.03%+5mV | 0.03%+20mV |
分辨率 | 1mV | |||||||||
電壓 范圍 | 20V | 30V | 60V | 120V | 30V | 60V | 120V | 60V | 120V | |
注：當測試端輸出電流大于10A時，不能使用帶香蕉插頭的測試線測試，請使用帶Y型或O型冷接線端子的測試線進行測試；也可以選用機箱后面板測試端進行測試。
