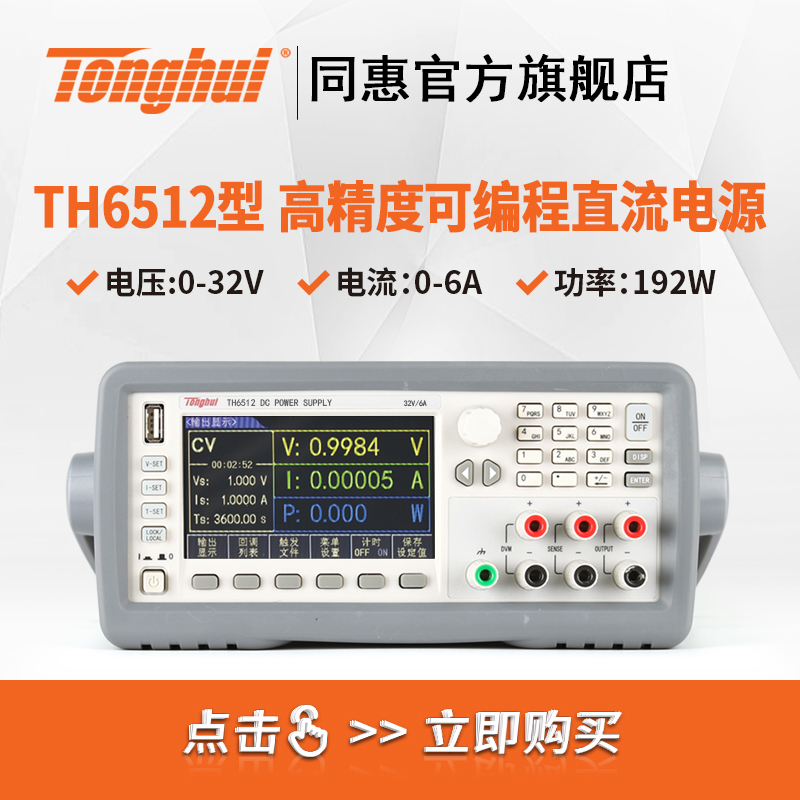

TH6512 高精度可編程線性直流電源
■ 額定輸出：0-32V/0-6A (192W)
■ 高精確度和分辨率：0.1mV/0.01mA
■ 高速度：1ms
■ 電壓測試，電阻測試(5 1/2數字毫歐表)
■ 液晶屏分辨率480*272
■ 數字鍵盤操作
■ 低紋波和低噪聲
■ 24位色4.3英寸彩色液晶屏顯示
■ 智能型風扇控制，節約能源，降低噪聲
■ 可通過計算機進行軟件監控
■ 可編輯電壓電流隨時間變化的輸出波形
（分辨率1ms）(LBT模式)
■ 可通過外部信號控制電源輸出打開和關閉
■ 可利用旋鈕對電壓電流值進行粗調和細調
■ 可設定定時輸出時間(0.01-9999.99S)
■ 屏幕信息存儲于U盤
■ 中英文可操作界面
■ 靈活方便的文件操作系統
■ 可通過USB HOST自動升級儀器操作軟件
■ Handler接口用于實現聯機操作
■ 自帶硬件OVP、OCP保護(OCP為軟件保護)

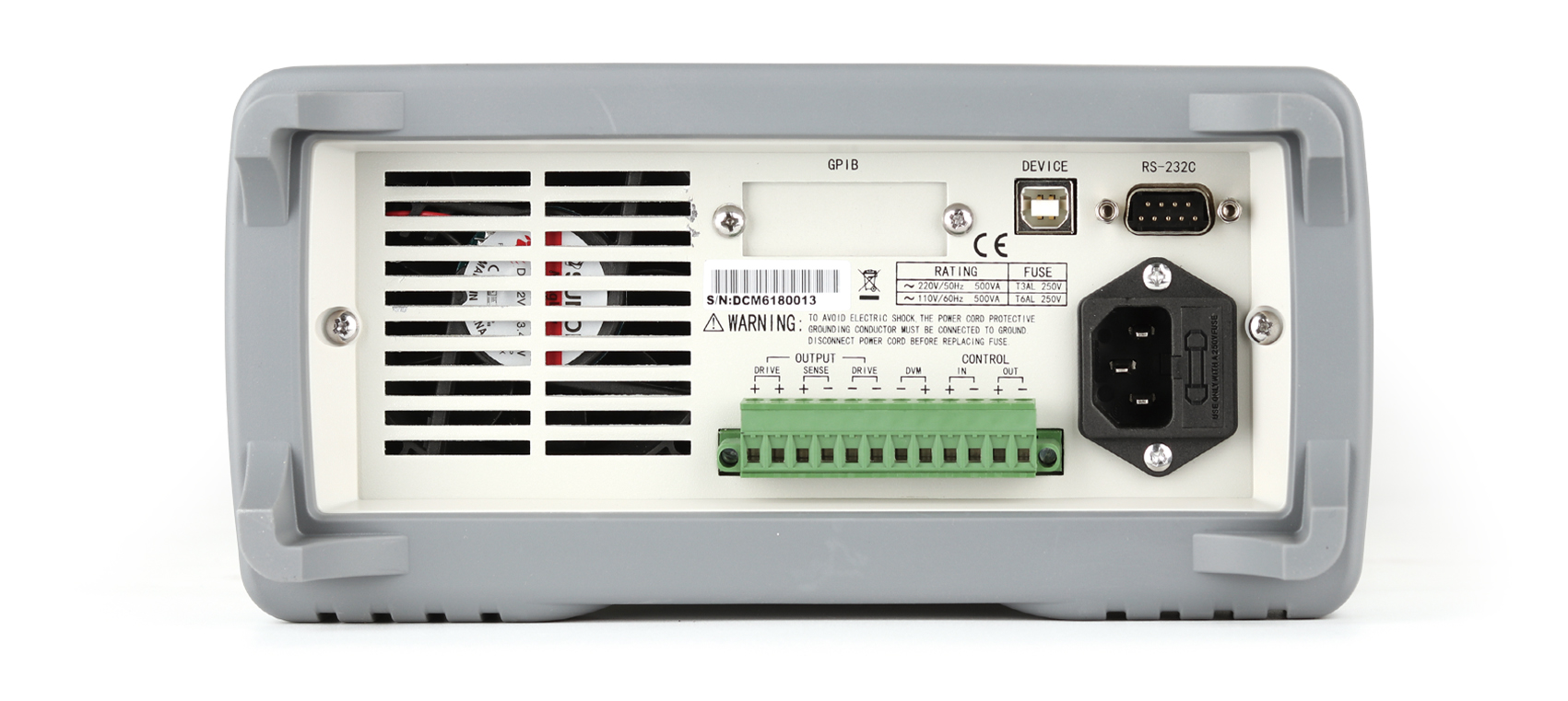

■ 前面板、后面板都帶輸出與采樣端電壓電阻測量端
■ 支持標準SCPI和MODBUS通訊協議
TH6500系列高精度可編程直流電源涵蓋了6個型號（96W-216W），其最突出的優點是具有超高的精度和分辨率以及極快的電壓上升速度。儀器內置一塊電壓表和歐姆表，方便用戶測試外部電壓和電阻。
TH6500系列電源均為線性、程控輸出設計，因此該系列電源具有紋波小、噪聲低、精度高、穩定性強的卓越性能。全系列采用4.3寸TFT LED顯示屏，所有設置與輸出參數同屏顯示，使用起來更加直觀。UI設計方面儀器采用菜單化操作，軟鍵、旋鈕控制及輸入參數，使用起來方便快捷，能很好的適應產線快速操作以及高校、實驗室的應用需求。
TH6500系列還具有強大的可編輯能力。儀器可保存10個測試文件，每個測試文件可編輯100個測試步驟，當需要時可一鍵調取，并且支持測試文件循環輸出。
TH6500系列標配了RS232、USB HOST和USB DEVICE接口，可選配GPIB接口,支持SCPI和MODBUS通訊協議，可方便地選購上位機軟件或者自行編輯以滿足系統集成的需要。小體積、標準機箱尺寸加上前后面板都可輸出的設計特點，使得TH6500系列電源可以方便地集成在標準機柜里面。
功能特點
A. 高精度、低紋波、低噪聲
高性能的直流電源是精確測試的基礎，TH6500系列在TH6000家族中的精度最高，其電壓電流的回讀值解析度高達0.1mV和0.01mA。電源輸出時的紋波最高控制在3mVp-p以內，極大的降低了噪聲對被測物的潛在影響。
B. 便于自動化集成
TH6500系列電源前后面板都配備有輸出端、采樣端和測試端，具有1/2標準機箱尺寸，配備齊全的通訊接口，支持SCPI和MODBUS通訊協議，使其可以方便的集成于自動化系統上。
C. 遠端補償功能
當儀器輸出電流較大、導線細長阻值較大，儀器輸出端到被測件的導線上會分得較大電壓，造成被測件兩端實際電壓小于儀器輸出電壓。使用遠端補償功能可以補償測試線上的壓降，保證被測件兩端電壓為實際設置的輸出電壓。
D. 人性化設計
H6500全系列配備4.3寸TFT LCD顯示屏，所有設置參數和輸出參數同時顯示在同一屏幕中。屏幕左側對應于參數設置區域配備了電壓、電流、時間快速設置按鈕，使用起來更加方便、直觀。數字編碼旋鈕、數字鍵盤可快速準確地輸入設置參數，避免了電位器調節帶來的效率低下和不精確問題。
E. 強大的編輯能力
儀器回調列表中可儲存100組狀態數據，每組數據可設置電壓值、電流值、過保電壓和過保電流，需要時可在回調列表中直接調用（如圖E-1）。儀器還設計了100個觸發文件的快速調用功能（如圖E-2），每個觸發文件包含100個觸發步驟(如圖E-3)。每個觸發步驟可編輯輸出電壓、輸出電流、輸出時間，每個測試文件可編輯循環輸出的次數。當收到觸發信號時，電源按照測試文件的順序執行輸出任務,并且在<觸發輸出>頁面顯示輸出狀態（如圖E-4）。
F. 數據記錄功能
TH6500系列還可以記錄輸出電壓、輸出電流和時間數據，數據采樣率約為100ms左右,采集結束后以excel表格形式保存于U盤中，便于后期數據分析。
G. 電壓、電阻測量功能
TH6500系列電源自帶一塊五位半的數字電壓表和毫歐表，用于測量外部電壓、電阻。
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 新動力汽車模擬測試
■ 教學實驗室
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
參數 | TH6501 | TH6502 | TH6503 | TH6511 | TH6512 | TH6513 | |
額定輸出 | 電壓 | 0-20V | 0-32V | 0-72V | 0-20V | 0-32V | 0-72V |
電流 | 0-5A | 0-3A | 0-1.5A | 0-10A | 0-6A | 0-3A | |
功率 | 100W | 96W | 108W | 200W | 192W | 216W | |
負載調節率 | 電壓 | ≤0.01%+2mV | |||||
電流 | ≤0.05%+1.5mA | ||||||
電源調節率 | 電壓 | ≤0.01%+1mV | |||||
電流 | ≤0.05%+1mA | ||||||
設定值解析度 | 電壓 | 1mV | |||||
電流 | 0.1mA | ||||||
回讀值解析度 | 電壓 | 0.1mV | |||||
電流 | 0.01mA | ||||||
設定精度12月(25℃±5℃) | 電壓 | ≤0.03%+3mV | |||||
電流 | ≤0.05%+2mA | ||||||
回讀精度12月(25℃±5℃) | 電壓 | ≤0.02%+3mV | |||||
電流 | ≤0.05%+2mA | ≤0.05%+2.5mA | |||||
紋波和噪聲(20Hz-20MHz) | 差模電壓 | ≤3mVp-p and 1mVrms | ≤4mVp-p and 1mVrms | ||||
差模電流 | ＜3mArms | ＜4mArms | |||||
動態恢復時間(50%-100% LOAD) 恢復到75mv以內的時間 | ＜200us | ||||||
上升時間 | 10%-90% | ＜20ms | |||||
下降時間 | 90%-10% | ＜200ms | ＜250ms | ＜150ms | ＜200ms | ＜250ms | ＜150ms |
過壓保護 | 范圍(典型值) | 1-19V | 1-31V | 1-71V | 1-19V | 1-31V | 1-71V |
精度(典型值) | ±(設定值*0.5%+0.5V) | ||||||
響應時間(典型值) | <10ms | ||||||
DVM(DC) | 顯示值精度 | ±0.02%+10mv | |||||
顯示分辨率 | 0.1mv | ||||||
輸入差模電壓范圍 | 0-40Vpk | ||||||
輸入共模電壓范圍 | 0-30Vpk | ||||||
