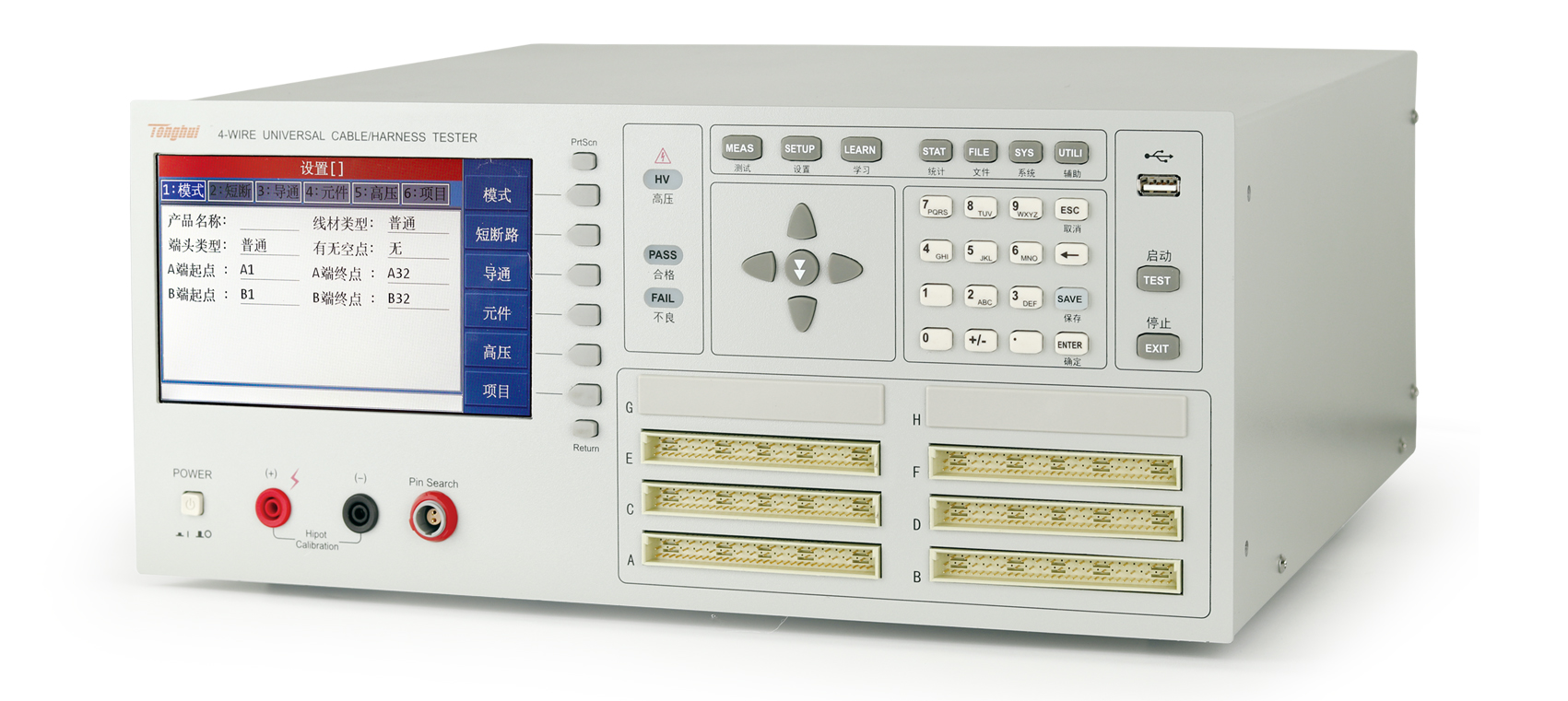

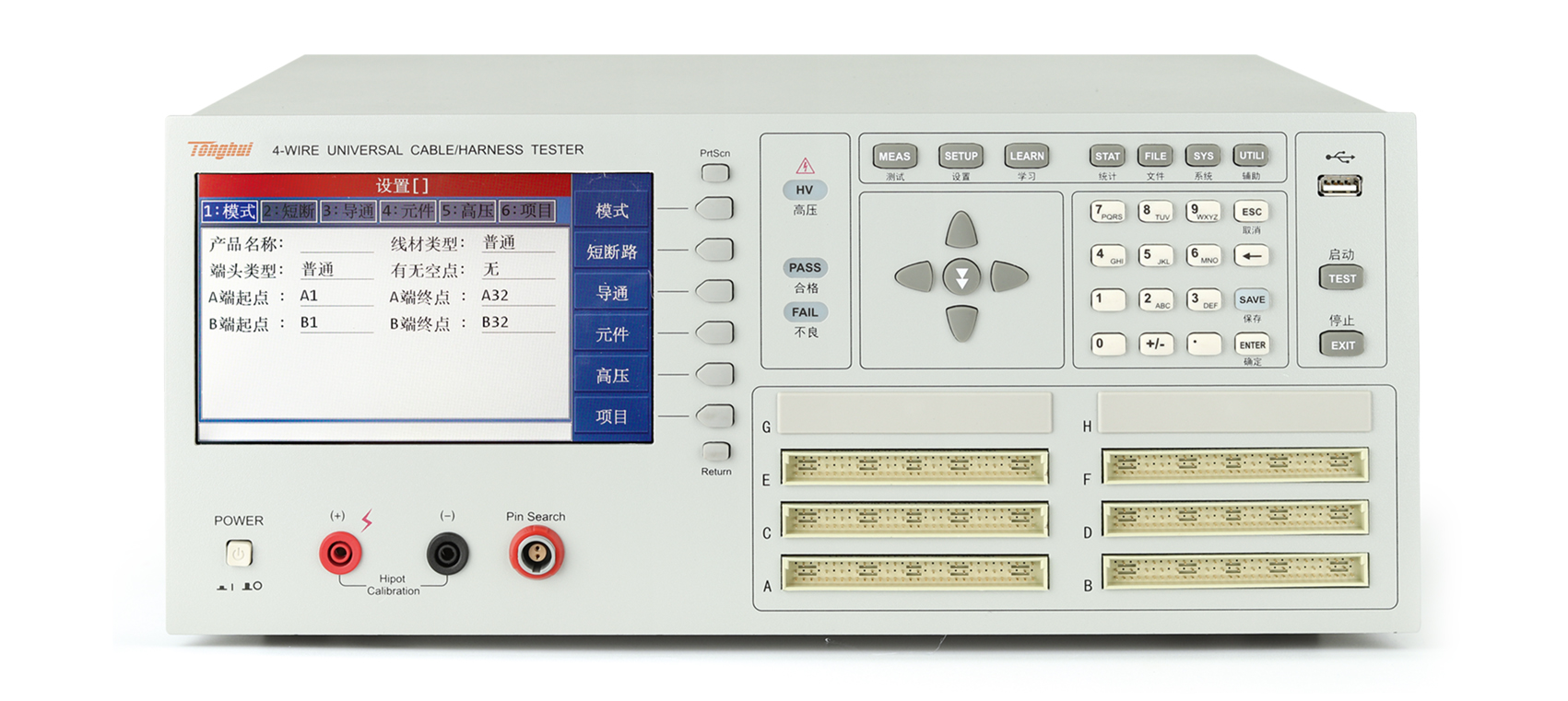

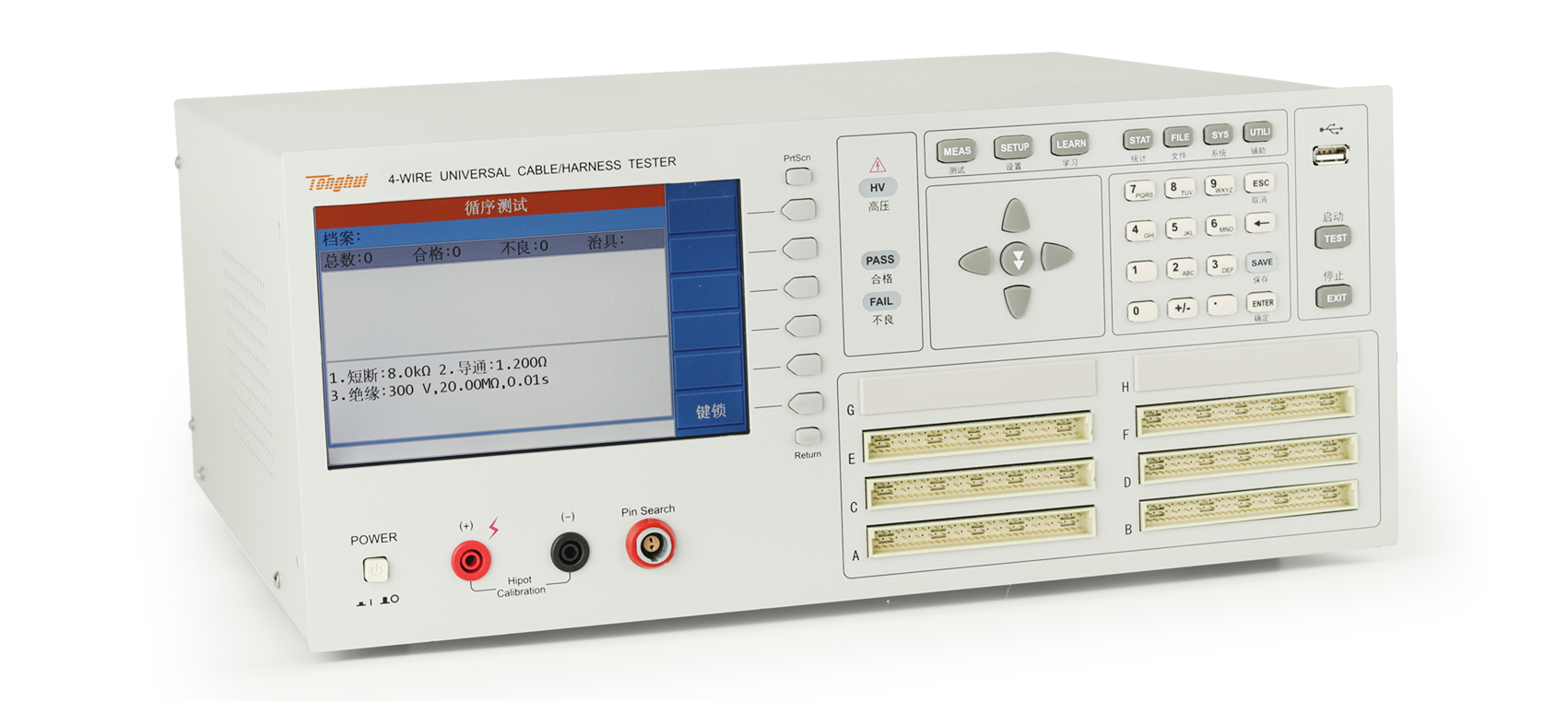

TH8602-3 *線材綜合測試儀(含同惠TH8602系列線材測試儀系統軟件V1.0）
■ 測試腳位: 192PIN ,四端測試
■ 7寸TFT LCD真彩顯示器，800X480分辨率，16位色。
■ 內部存儲空間3M
■ 支持U盤存儲測試文件
■ 一鍵截屏功能，圖片自動存儲至U盤
■ 可通過U盤在線升級程序
■ 中英文可選操作界面
■ 最大提供192路通道，分為A、B、C、D、E、F共6個插槽
■ 提供優秀可靠的電弧偵測功能
■ 測試電阻、電容、二極管等元件，采用了四端測試技術，測試精度更高；采用了電壓電流分離并行采樣技術，采樣數據更快
■ 支持Typec相關線材測試，提供了整套測試方案，加入了元件一鍵設定功能。
■ 內設一個獨立的直流恒流源，最大可以提供5A恒流源用于測試壓降
■ 支持連接頭測試，提供了多產品測試功能，以及每個產品的信號輸出。
■ 支持多文件測試，為復雜線材提供更多更靈活的測試方案。

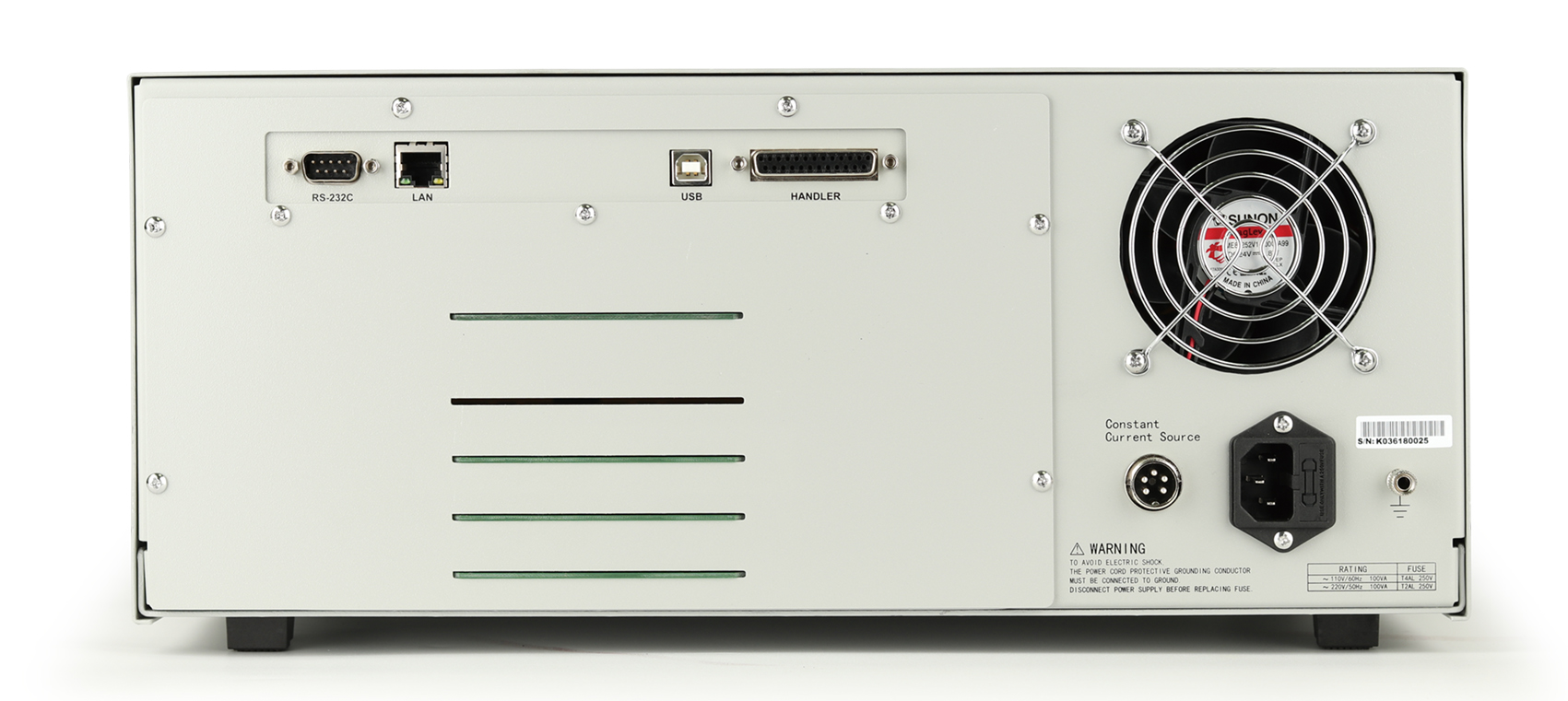

■ HANDLER接口，支持16路輸出，選配均為繼電器驅動，同時用戶可以自由定義每路的信號和電平
■ 通訊指令提供了SCPI指令系統
■ 提供儀器自檢功能以及維修功能，可以進行在線排查儀器故障
■ 通訊和IT
電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、
USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE硬盤連接線、SATA硬盤連接線等
■ 汽車電子
ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品連接線、音視頻連接線
■ 電子工業
排線、扁平線、接插件、電源線、多路開關、RS232連接線、
GPIB連接線、USB延長線、多芯插座
■ 元器件
無源器件：電容、電感，電阻，二極管，電容極性、壓降
■ 安規測試
交流耐壓、直流耐壓、絕緣絕緣
參數 | TH8602-1 | TH8602B | TH8602C | TH8602-2 | TH8602-3 | TH8602-4 | ||
測試腳位Pin | 64 | 128 | 192 | 256 | ||||
測試信號源 | 交流信號源 | 頻率 幅度 | 50Hz-100kHz，精度0.02% 0-1Vrms,精度10% | |||||
直流信號源 | 電壓 電流 | 0-5V，精度10%±1個字 1-20mA，精度10%±1個字 | ||||||
通道板通斷掃描信號源 | 5Vdc | |||||||
電容測量 | 1uF-1000 μF ，精度： 10%±1個字 | |||||||
直流電阻DCR | 10m Ω-1M Ω，精度： 2%±1個字 | |||||||
導通/瞬通 | 10m Ω-950 Ω | |||||||
斷短路 | 1kΩ-50kΩ，精度： 10%±1個字 | |||||||
二極管測試 | 0-10V，精度： 10%±1個字 | |||||||
直流耐壓 | 電壓 電流 | 5V-1500V，精度： 10%±1個字 1uA-5mA，精度： 10%±5個字 | 5V-1000V，精度： 10%±1個字 1uA-5mA，精度： 10%±5個字 | |||||
交流耐壓 | 電壓 電流 | 50V-1000V，精度： 10%±1個字 0.01mA-5mA，精度： 10%±5個字 | 50V-750V，精度： 10%±1個字 0.01mA-5mA，精度： 10%±5個字 | |||||
絕緣電阻 | 電壓 電阻 | 5V-1500V，精度： 10%±1個字 1MΩ-1GΩ，精度： 10%±5個字 | 5V-1000V，精度： 10%±1個字 1MΩ-1GΩ，精度： 10%±5個字 | |||||
TYPE-C線纜檢測 | EMARK芯片內容讀寫校驗 5A獨立恒流源 5A20V壓降測試 | ------ ------ ------ | √ ------ ------ | √ √ √ | ------ ------ ------ | ------ ------ ------ | ------ ------ ------ | |
測試速度 | 瞬間斷短路： 4ms 瞬間斷路： 5μs-2ms | |||||||
