電磁爐電感值和DCR測試
日期：2022-10-25 16:40:41
電磁爐采用電磁感應原理實現加熱，它利用交變電流通過線圈產生不斷變化的交變磁場，渦流電流在交變磁場的導體內產生，這是這是渦旋電場驅動導體內載流子運動造成的。渦旋電流的焦耳效應會提高導體的溫度，從而實現加熱。
電磁爐里產生的高頻電流一般要借助電容器、電感器、絕緣柵晶體管（IGBT）等器件，器件的功能直接決定了電磁爐是否能正常使用，同惠的元器件測試系統可滿足該測試。
具體方案
測試對象：電磁爐
測試要求：
電感測試 | 測試條件 | 100kHz,1V |
Ls | 82μH | |
DCR | 62mΩ | |
溫度 | 溫度補償功能 |

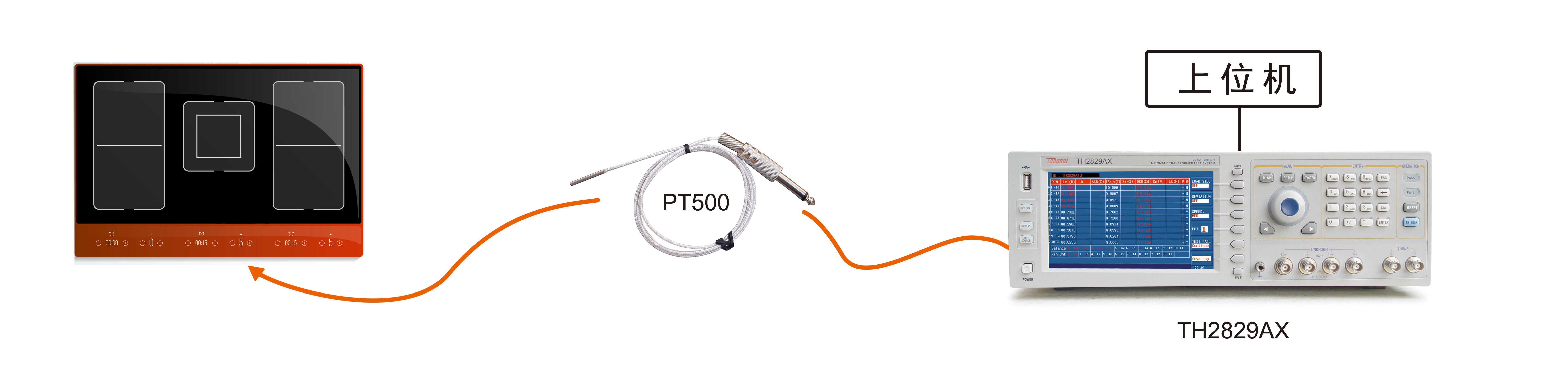

客戶通過對TH2829AX增加PT500溫度傳感器，配合定制程序實現溫度補償功能，可同時測試電感值和補償后DCR，并且上傳數據。有效的減少了工位，提高了測試效率。
*示意圖僅供參考，如需具體方案請聯系同惠業務人員
