研究背景

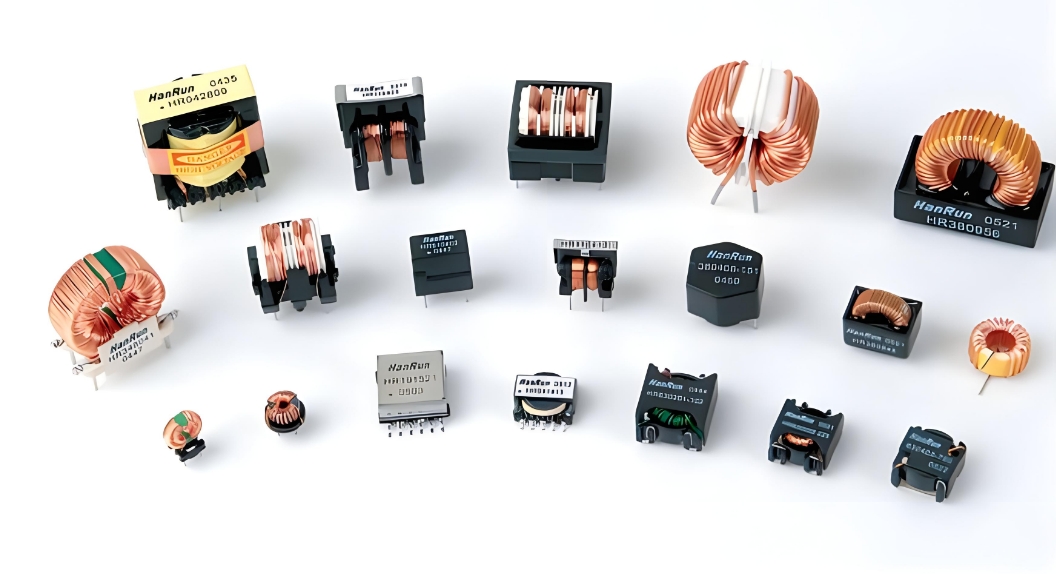

電感測試、磁導率測試在材料研究室中占據核心地位，其重要性不容忽視。它不僅為研究人員提供了精確評估材料電磁性能的關鍵手段，更是推動材料科學領域發展和科技進步的重要驅動力。
通過電感測試，我們能夠深入了解材料的電磁特性，優化電路設計，確保電路在各種工作環境下的穩定性和高效性。
本次我們將通過TH2838A+TH1779作為實驗設備用于電感偏流特性的測定。
客戶情況：一家致力于材料研究的實驗室，當前正面臨著一項電感測試的重大挑戰。
實驗室的目標是在實際電路環境下，測試自制的電感器的偏流特性。這其中，特別關鍵的一項指標是磁性材料的抗飽和能力，即電感在直流電流作用下的最大承受能力。
這一測試不僅要求實驗室具備高精度的測試設備，還需要深入研究電感的物理特性和工作機理，以便更準確地理解其在不同電路條件下的行為表現。
測試要求：
要求在100kHz頻率下，通過偏置電流1-5A的范圍，掃描10個點，測試電感值和品質因數。
解決方案：
根據上述需求，同惠電子給出了解決方案，TH2838A精密LCR數字電橋+TH1779直流偏置電流源組合方式。
TH2838A的測試頻率范圍廣，分辨率高，基本精度達到0.05%。TH1779外部DC BIAS偏置最大可達400A，同時具有高穩定性和一致性。這兩款儀器的多功能參數列表掃描滿足了客戶的復雜測試需求。
測試過程：

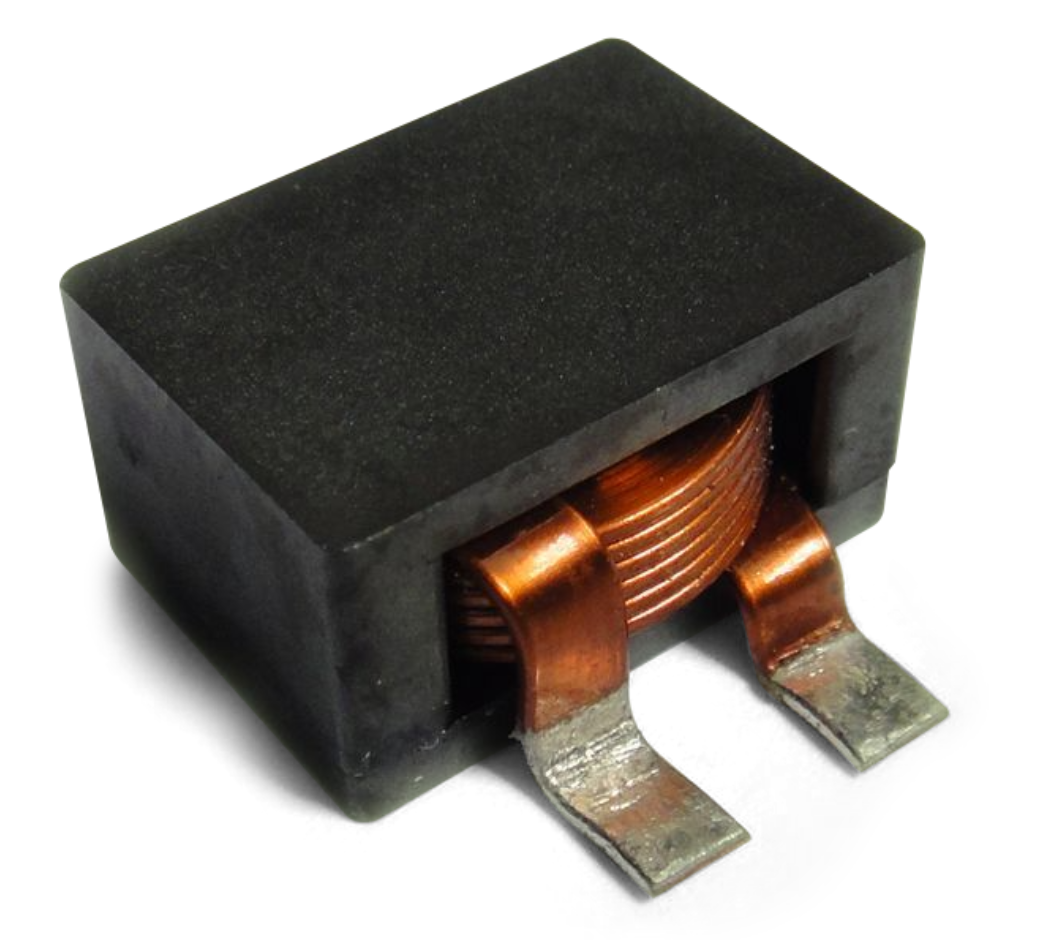

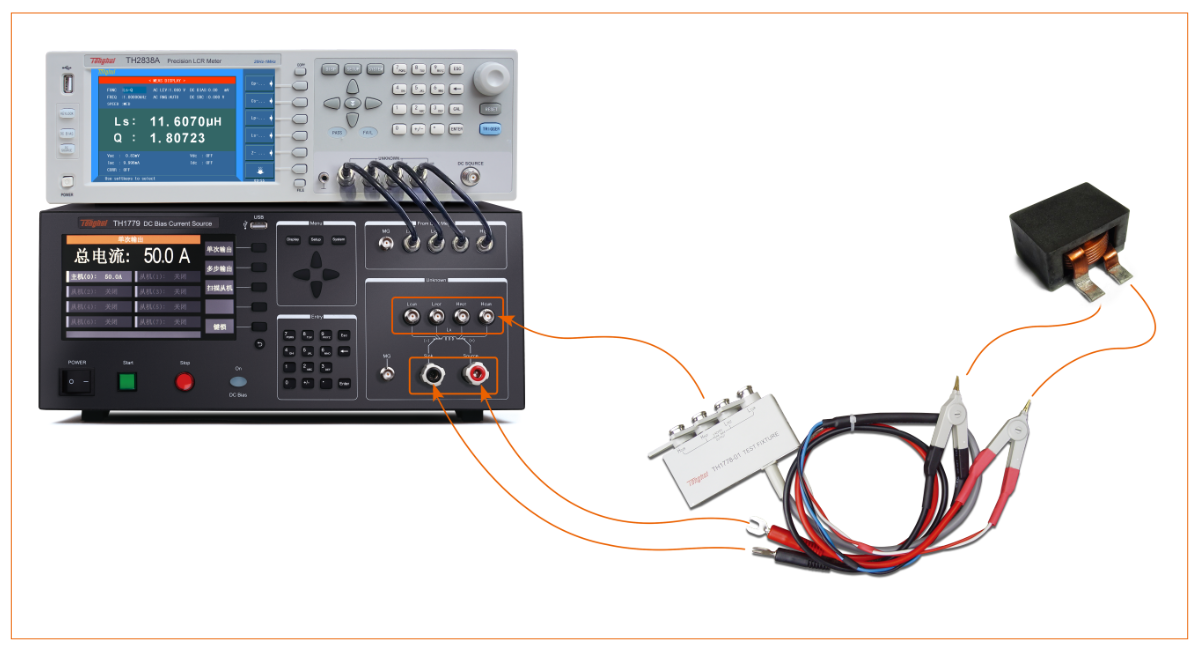

首先，連接TH2838A與TH1779，進行夾具校正，并設置測試參數。隨后連接客戶自制的電感線圈，并使用配套的上位機控制軟件進行測試。

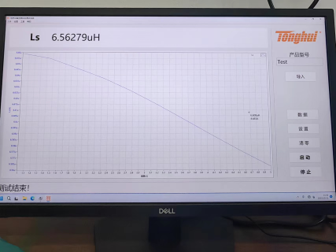

測試結果以數據表格和圖像兩種形式展現，上位機軟件繪制的電感偏流特性曲線精確地反映了電感在不同電流下的感值變化過程。
經驗與總結：
通過這一次合作，我們不僅成功地打破了客戶對于國產設備可能存在的疑慮，更用實際行動證明了國產儀器的卓越質量和明顯優勢。同惠電子將繼續秉持客戶至上的理念，不斷提升產品和服務質量，為客戶創造更多價值，共同書寫合作共贏的新篇章。
